重做衛浴時,排糞管的角度要注意

網友ben是位常被親朋好友拗來當監工的人,他看姥姥在邊塞關外一個人寫文章太累( 還好寫的文章還可以) ,好心地將他自己多年來練功的祕訣,寄給姥姥要share給大家。他最大的感嘆就是,屋主不管找到多厲害的武林高手來做設計,一定要自己做功課

他先介紹的是水電的部分:例如重做衛浴時,要注意排糞管的角度,不要超過45度,不然,會不順暢哦。(感謝ben提供圖片 )

重建一間浴室或是馬桶要移位,就會需要管線移位。現在重拉水管與排糞管等管線,多採用墊高地板的方式,以免打穿樓地板或切到鋼筋。

重拉管線時,有幾件事要注意,

一是從新馬桶端到管道間斜度做的夠不夠,管徑75mm者以上者為1/100 1公尺長要降1公分高度;75mm以下者為1/50。另外,椿果室內設計張主任提醒,新移位的管線越近管線間越好,因為管線拉太遠,則地板要墊得更高,這時原樓地板的承重力是否足夠,要再仔細估算結構力學。絕對不是水電師傅說管線能拉多遠,就拉多遠哦。

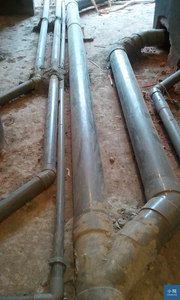

此為墊高地板重拉管線。

二排糞管最好能走直線就走直線,不要轉彎,只要多個彎,阻塞的機率就會高許多。若真的因地形不得己要轉彎,排糞管轉彎處最多就到45度(如下圖),最好不要超過或到90度,因為會「排得不順」。這時屋主也要監工,不然,泥作一填起來,就什麼都看不到了。

水管也是最好都走直線,最多就是小角度(在45度內)轉彎,這樣水才會排得順。

三,ben說,這老公寓要增設一間客衛,故要墊高移位管線,但兩個馬桶若太近又接到同一排污管,A馬桶沖水時B馬桶水常會跟著動。(姥補充,一般兩個馬桶太近時,排糞管會分别走一管)

解決方法是,可在馬桶糞管後接個排氣管(下圖),和三合一抽氣扇連結排氣,即可解決水動的問題。

四,拆除後配管前,因此時地底不平,尚未做水泥粗胚打底,每面牆皆要標上基準高度線(下圖),例如一公尺高處可標線,以免基準不一,每個師傅自己量自己的高度,合在一起時就會有誤差。

五,許多電器的高度,要考量屋主身高與生活習慣,如淋浴的SHOWER龍頭要離地多高、洗手台流理台高度也須配合就手。

ben也再度強調,屋主一定要對自己的家先有想法,好的設計師只是從旁輔助代替屋主雙手將其夢想打造完成,但這夢想要屋主自己決定。




以下為留言

  1.   Panda 於 Jan 9, 2012 留言 |
謝謝分享 雖然四年前已經改裝來不及了!但會留著下次用..haha.. 那可以請問高手 我現在也是老公寓 對於廁所樓上樓下留的那種 管子通道很苦惱 因為我家在比較安靜的區域 晚上都會聽到樓上尿尿的聲音(臥房與廁所隔一道牆) 可以把管子旁邊的通道堵住嗎? 這樣會有作用嗎?又應該用啥材料阿???
2.   林逸凡 於 Jan 9, 2012 留言 |
回覆FB的疑問,目前各建商給排水及弱電系統的配法很亂(Monster Power應該很認同)相關的法規也有明確的訂定(建築法、消防法、建築技術規則,詹氏書局出版)豪宅建案裡常常會看見開關插座會用TMT(壓接管)冷熱水管既是;污排水也會用厚管的方式,相對的,有的就比較普及的作法(PVC南亞管),TMT常用於工業上比較常見,差別是在於價位上,在超高樓層裡,因水壓壓力較大,位低層住宅冷熱水會比較適合壓接接,因為水有的重力加壓,一般集合住宅(六樓以下)的規模就沒有這麼這麼嚴謹。相關法規規範再這裡說明可能不夠寫章節,上述建築法、建築技術規則或上網營建署查詢。 照片上的問題,冷熱水管不可交疊、儘可分離距離平行並熱水管絕緣包覆及固定環定固定。原本的格局上因有更動,導致空間天花上有污排水管經過,夜深人靜腦人水流生聲難眠,其實是無解的,只能在管璧上纏繞厚厚隔音棉,管徑至管道間壁面要密封,水流聲在管道間聲音更大,未密封的狀況態會有臭氣、水氣及老鼠的竄出 可以用水泥沙或PU發泡劑填補。
3.
林逸凡 於 Jan 10, 2012 留言 |
更正是EMT管


4.   rainwhy 於 Jan 10, 2012 留言 |

經張主任提醒,姥姥忘了先把一般排糞管的走法寫出來,怕大家誤以為是「一定要45 度轉彎」,其實不是,而是排糞管最好能走直線就走直線,不要轉彎,只要多個彎, 阻塞的機率就會高許多。若真的因地形不得己要轉彎,排糞管轉彎處最多就到45度 (如下圖),最好不要超過或到90度,因為會「排得不順」。
