開關插座面板蓋板怎麼搭?

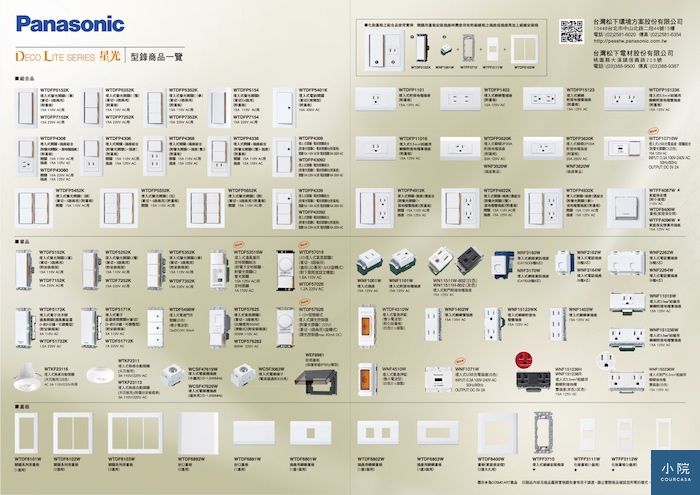

圖片來源:台灣松下(DECO LITE星光系列型錄V201404)

(2018年初稿,2021年修正)

魔鬼就在細節中,插座開關面板可謂裝修界中該名言的代表吧~而且往往整體裝潢的質感,靠這小傢伙可是能大大加分,更是維護家中用電安全的小尖兵,我們幫大家整理了一下有關插座開關面板的家族成員,好讓大家在水電工程與他們打照面時不認生。

原則上各家配線器具廠商,規格都是大同小異,因此我們先以業界最接地氣的代表商品Panasonic國際牌星光系列作介紹,由北區專案廠商來解說。

開關有分電壓110或220

開關的搭配很簡單,基本上就是看需求的切數以及用途,再依需求搭配對應的面板即可,不過需要注意的地方就是開關電壓都有分110V與220V兩種規格,務必確定要使用的電壓為何作選購;另外有的電鈴是300V,也要留意。

插座,2孔或3孔

插座基本上和開關一樣依需求搭配面板,不過插座另外有分是否有接地極,其實就是二孔和三孔的差異,三孔是有接地的(這種豆知識我說起來都有點歹勢,不過我還是堅信有人會想要知道滴!)

另外,三孔插座有分橫式與直式,主要差別在於電線的規格,一般的線是2.0線,5.5的比較粗硬,所以插座的接線孔徑也會比較大。5.5線通常用在功率較大的電器專插,例如水波爐等特殊電器。

此外冷氣插座有兩種規格,125V與250V,選配時也須留意(不過水電師傅或是材料行通常會告知您要安裝的冷氣機型,就知道要選哪種了,大家無須太燒腦)。

開關插座組合

一般而言,若一個出線孔裡有1個開關、1個插座,即簡稱為1開1插,2個開關2個插座即為2開2插;至於插座若有上下或是左右兩排或三排,一排的稱作1連,兩排的稱作2連。

而開關插座組合在搭配時,有可能會用到化妝蓋板這個聽起來很ㄍㄟ ㄍㄠˊ的玩意兒,怎麼搭配呢,很簡單,請見下圖^^

蓋板搭配方式

插座類的零組件才有需要搭配化妝蓋板使用,開關類的直接配對應尺寸的開關蓋板即可。

面板比較特別要提的,就是有分開關用與插座用,若出線孔日後有需要變更功能,可以選擇開關面板,若是原本為開關只要再加上化妝蓋板,就可以更改為插座了~(當然前提是您的出線孔裡,可至少要有電源線(紅色火線)跟接地線(白色地線)啊⋯⋯)。

另外封口蓋板,就是俗稱的盲蓋,專門對付家中無用的出線孔,新成屋通常建商會附上,若家裡整理完水電後有預留的,就是選擇它搭配使用囉~

電視插座

電視機插座分為兩種,中繼用和末端用,基本上中繼就是一進一出,可再出線作轉接;而末端就是用在串接迴路的末端。

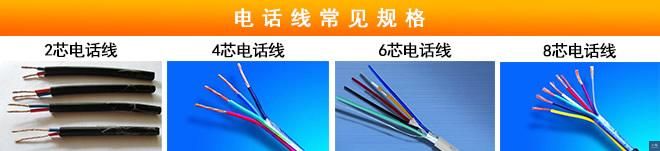

電話和網路插座,出現了一個令人頭皮發麻的東西,就是「*極*芯」,為了讓大家可以更好懂,用圖示來解釋給大家看:

圖片來源:電話線接法圖解

6極2芯,是指6P的接頭,但是只有兩個金屬接點,所以可接2芯的電話線。而6極4芯,是指6P的接頭,但是有四個金屬接點,所以可接4芯的電話線,但通常是有分機共用線路才有需求,不然一般家庭用2芯就可以了。至於要知道有幾芯哩?請把家裡的電話和拆開,會有許多五顏六色的線,有幾個顏色就是有幾芯~

看完上面這麼多開關插座面板們,我自己是覺得對水電師傅們更尊敬了,把這些規格和眉角記住實在太傷腦細胞了,也希望大家先輕鬆服用完這篇懶人包後,在水電師傅面前可以增加更多可以抬槓的話題:D
