《達人講堂》安裝門把鎖的細節

撰文者:Carpenter Liao/他的blog野人獻曝

很久沒寫東西了;來談談裝門鎖吧!  今天拿到的門鎖是門把加輔助鎖;(姥姥註:這是鎖與把手分開設計的一種門鎖。輔助鎖就是可以插進鑰匙的部分,這篇文章比較專業,若看倌您是設計師或師傅,可看全文,若看倌您的身份是屋主,請看藍字部分即可)

門鎖高度約在100公分左右

拆開包裝,左邊是門把右邊是輔助鎖 (上圖);鎖具安裝高低一般以100公分為中心點,視業主使用習性調整高低,而輔助鎖與手把誰上或誰下,我通常會徵詢業主的使用需求,再給適當建議,畢竟裝上的鎖是要給業主使用而非施工者,

上二張照片是手把完成安裝的結構,可以看到兩邊的把手是由一根方形金屬與兩支螺絲穿過鎖心而成,(糗大了,沒拍到螺絲,方形金屬兩邊橢圓即是螺絲洞),因 此建議門片挖洞時以方形金屬與兩支螺絲的位置挖三個小洞,而非以一個大洞同時容納方形金屬與兩支螺絲,這型門鎖挖三小洞或一大洞不太重要,但在另一些鎖具 就很重要。

(上圖)所示上方三個小凹痕是標示記號,下方輔助鎖安裝必須挖一個圓洞才能裝上鎖本體。

門片挖洞時一般做法是用穿孔刀挖到另一邊冒出刀具尖尾,再以冒出尖尾的小洞為基準回挖,這樣的施工方式會因電鑽沒抓穩而導致門片兩邊開口位置不一致,裝上鎖後就是感覺卡卡的,建議製作一個兩面都可標示相對應位置的輔助工具

(上兩圖)是標示位置的輔具,用兩片同樣大小的木心板夾住一片4mm的夾板所製作,只要木心板靠在門片邊緣就可以在門片兩邊標定出相對應的位置(下圖)

(下兩張圖)圓形木頭是用穿孔刀由兩邊向內挖的門片斷面,在軸心未偏斜的情況下這圓形木頭應該是呈一直線的圓棒,但照片裡的圓形木頭中心點並不一致,所以 由單向直接穿透門片可能會讓兩邊的開孔位置差更多,藉由兩邊相對位置往內挖可降低圓孔位置的差異,可以讓門鎖開合順暢些。

門側用鋼釘標出等高的鑽孔位置(下圖)

一般會以23mm的穿孔刀挖門片側面,但如這型鎖具鎖舌蓋板寬只有25mm左右,若稍一不甚鑽偏一點就有鎖舌蓋板遮不了開孔的尷尬,雖然不影響開關門的手感,但美觀上還是差了點,建議使用小一號的刀具再鑿出所要的孔徑,

如上左圖圓孔變方形了,這樣的施工方式雖然美觀,但因鎖舌本體長度關係,開孔內側也需要用工具鑿開,如右圖;也因為這道手續繁複些,所以施工者有時會選擇大一號的刀具省得麻煩

裝上鎖舌

上圖所示鎖舌中央白色條狀是塑膠材質,這樣的設計能有效降低門片開關時的金屬摩擦聲,每種門鎖各有優缺點,這只是提供選購的參考

上兩圖是鎖舌蓋片,中間那圈白色塑膠有固定及降噪的功能,但很容易脫落,一但遺失在工地雜物中很難尋獲,若施工人員因遺失而未裝上,關門後門片還是會晃動,建議安裝前先檢視選購的門鎖有沒有這樣的設計。

安裝手把底座

裝好底座先別急著鎖固定螺絲,先插入把手調整水平再鎖固定螺絲,如此整個鎖具既美觀又好使用

調整好水平,卸下把手裝固定螺絲(上圖),注意,這兩顆螺絲(上下沒完全鎖上的那兩顆)就算沒鎖,剛開始不會有甚麼大問題,用久了就很會容易搖搖晃晃。(姥姥註:驗收時,注意把手要水平,有的師傅會裝歪了)

輔助鎖,安裝大同小異,就不多做說明 再來該注意的就是門框上的擋片,

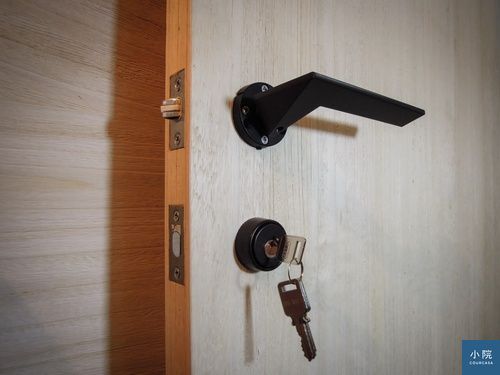

上兩張照片看清楚了嗎?金屬擋片下有個塑膠底座,這底座不僅是調整功能,最重要是遮住刀具加工後門框不平整的鑿痕,有時木工會忘記裝這塑膠底座,若看見了,別忘了提醒施工朋友裝上。手把底座外蓋沒裝的完成圖如下

報告完畢
