冷氣銅管安裝注意事項

這篇沒有前言,就直接來看重點吧!

  1. 管線不可超過各原廠規定總長,冷房效力才好。配管總長是水平長度+垂直高度,分離式冷氣水平高低差多在15米內,總長在20米內,視各機型而不同。
  2. 轉折不要太多,要減少90度彎角。彎折的時候,注意不要抝到銅管,尤其在過樑時。彎折時最好用彎折器。
  3. 管線不要藏進牆壁裡:有些師傅會把牆壁切溝,來藏冷氣銅管,然後再用水泥封平,這不好,因為日後若有漏水,還要打牆,會很麻煩;所以,最好還是用木作來包管線,也就是走明管。
  4. 過樑時,儘量不要打掉樑的水泥層,以保護樑柱的結構力。有的師傅會在敲牆的時候,不小心傷到鋼筋。
  5. 不管是過牆或過樑,都不能切斷鋼筋。

冷氣配管總長怎麼算?

從內機到外機,總長度是指水平+垂直長度,也就是冷媒必須跑的路徑。我們訪問小院北1區冷氣廠商邱師傅,他提醒遇到挑高空間、透天厝想將外機統一安裝在屋頂時,尤其要留意垂直長度。

例如:一對一機型限制總長不超過15米,假設從屋頂到1樓的垂直路徑已達10米,(15-10=5 m)彎入1樓室內機的水平路徑就別超過5米。

【小提醒】

以下關於管線長度的討論,皆是針對「變頻冷氣」。定頻冷氣規範限制會更大(路徑更短),但目前使用率很低。之前曾寫過管線長度越短越好:「若將冷媒管3公尺的效率定為100%,當冷媒管延長為5公尺時,效率降為97%,若到10公尺,效率只有95%。」但現在變頻冷氣技術變好,冷氣邱為偉師傅表示,只要未超過廠商設定的總長,效率不會變差。

三菱重工的安裝規範,建議1對1機型的水平、垂直及總長度三條件。邱師傅提供

三菱重工的安裝規範,建議1對1機型的內外機高低差及總長度兩條件。邱師傅提供

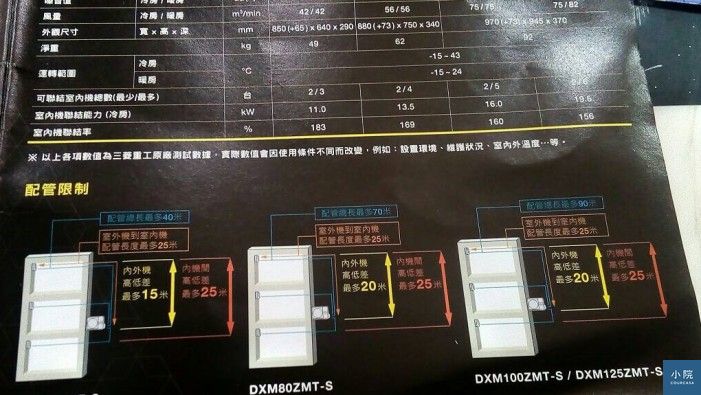

一對多的外機效能會比較高,但仍有總配管長度限制

一對多的外機效能會比較高,但仍有總配管長度限制

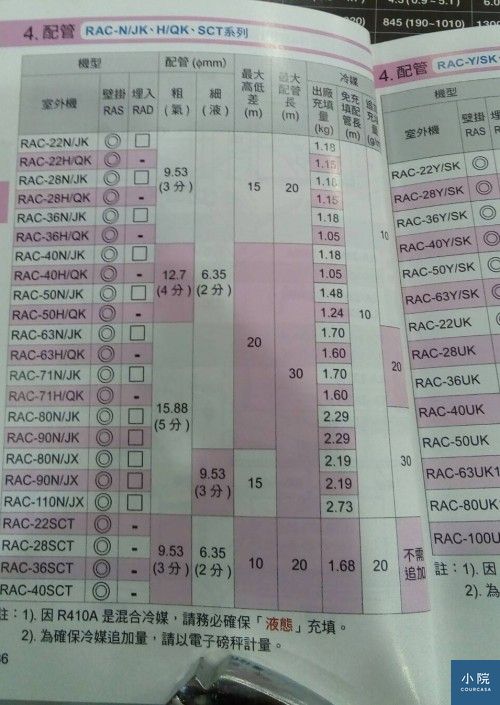

日立冷氣安裝規範,「免填充配管長(m)」就是針對型號限定的總管長

日立冷氣安裝規範,「免填充配管長(m)」就是針對型號限定的總管長

超過配管長度限制的補救…

假如總長或高低差必須超出規範值,冷煤效益減弱,邱師傅也提出幾種補強方式,當然,這些都需要額外增收費用:

  1. 填充冷媒,這是最常見也最好完成的。通常安裝手冊上都會註明每增加1米需要填充多少g冷媒,並依照g數加收冷媒填充費。
  2. 增加冷凍油,確保有足夠的冷凍油保護壓縮機運轉,壓縮機才不易罷工。
  3. 在外機後方加裝「油分離器」,避免冷凍油游離至管線中,一樣是保護壓縮機壽命。但這種方法多應用在運作時間長的商辦空間,一般居家不太需要。
油分離器長這樣,但家用冷氣、配管在長度規範內,不需要裝這個。邱師傅提供

油分離器長這樣,但家用冷氣、配管在長度規範內,不需要裝這個。邱師傅提供
