選磁磚,CNS四大參考指標

Photo by Bino Storyteller on Unsplash

講到磁磚品質,大家都知道貼完驗收要敲有無空心,但施工前挑選磁磚呢?喜歡某款花色的磚,但它適合貼在浴室地面/廚房流理台前這些特殊位置嗎?

目前國內關於室內用磚的CNS數據規範,在100年5月起全數納入「CNS 9737 陶瓷面磚」項目之下(舊式規範分瓷質、石質、陶質磚),明定出檢驗磁磚品質的標準試驗法和數據級距,包括我們選購磁磚時較在意的吸水率、翹曲、強度及表面防滑性。

一、吸水率
依吸水率之區分 吸水率(單位:%)
Ιa類(註:相當於瓷質面磚) 0.5以下
Ιb類(相當於瓷質面磚) 3.0以下
Ⅱ類(相當於石質面磚) 10.0以下
Ⅲ類(相當於陶質面磚) 50.0以下

註:新分類名稱如何對應熟悉的「石英磚、石質磚、陶磚」等級呢?依測定方式來比對,Ia和Ib類與舊標準瓷質面磚相當,II與舊標準石質面磚相當,III與舊標準陶質面磚相當。

【小院解讀】CNS 並沒有規範哪類磁磚限用於家內哪一位置,僅根據磁磚材質及對應的吸水率區分級距。消費者可這樣應用數據:例如,浴室地面或淋浴間牆面這種長時間溼漉的區塊,要選用吸水率<3%的磁磚,那就要買檢測標準通過Ia或至少Ib類的面磚,也就是瓷質磚(石英磚)。

同時也可看出,陶質磚吸水率經常是超過10%。

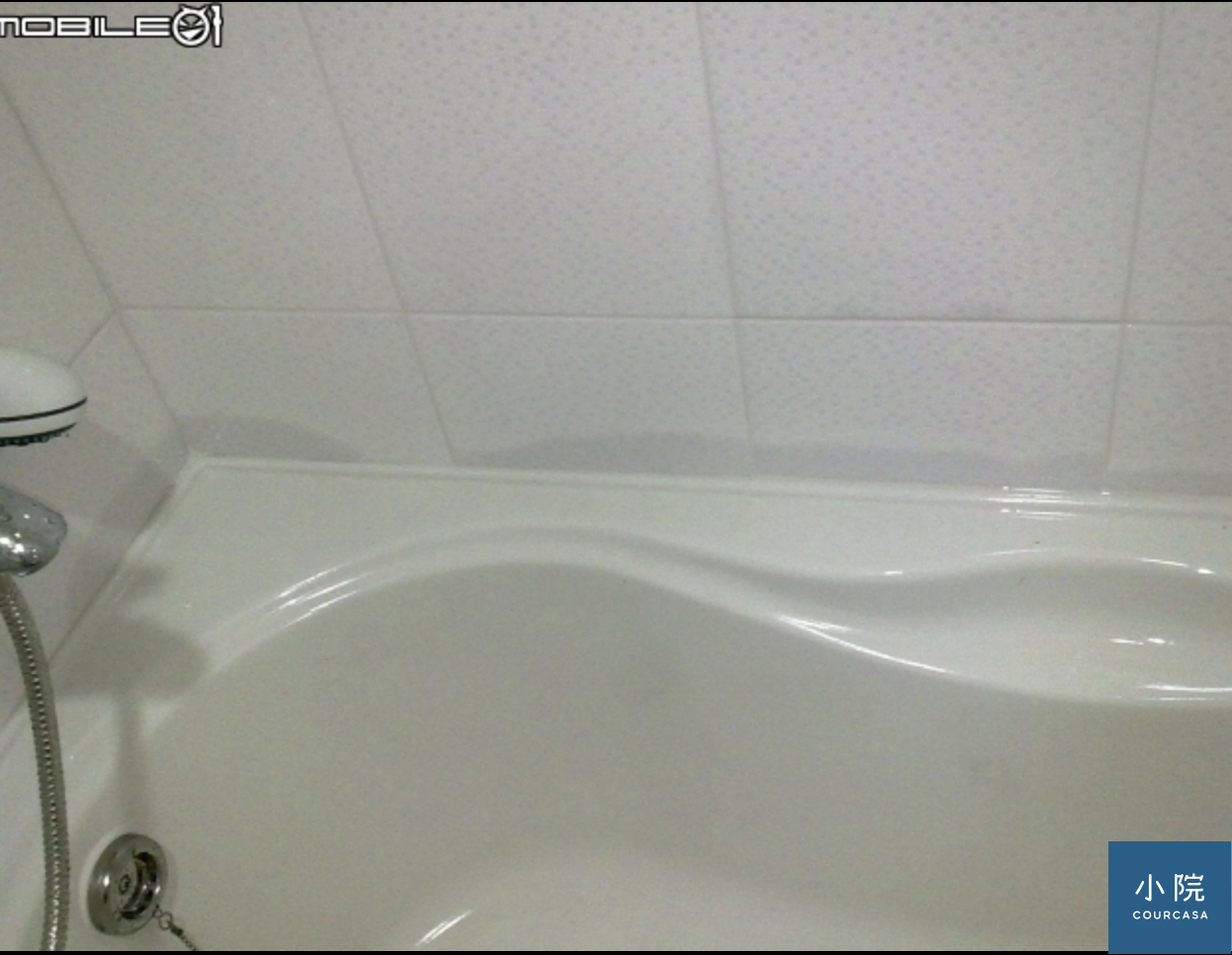

將錯的磚貼在不適用區域的案例,常見是把吸水率高的磁磚貼在浴室、尤其是淋浴間濕區。例如01上有網友分享的慘烈案例(連結按這邊)(另個案例二按這邊)(案例三:網友有紀錄吸水率高的磁磚品牌),和底層泥作的防水層無關,上述幾種狀況都是磁磚本身吸水率太高。

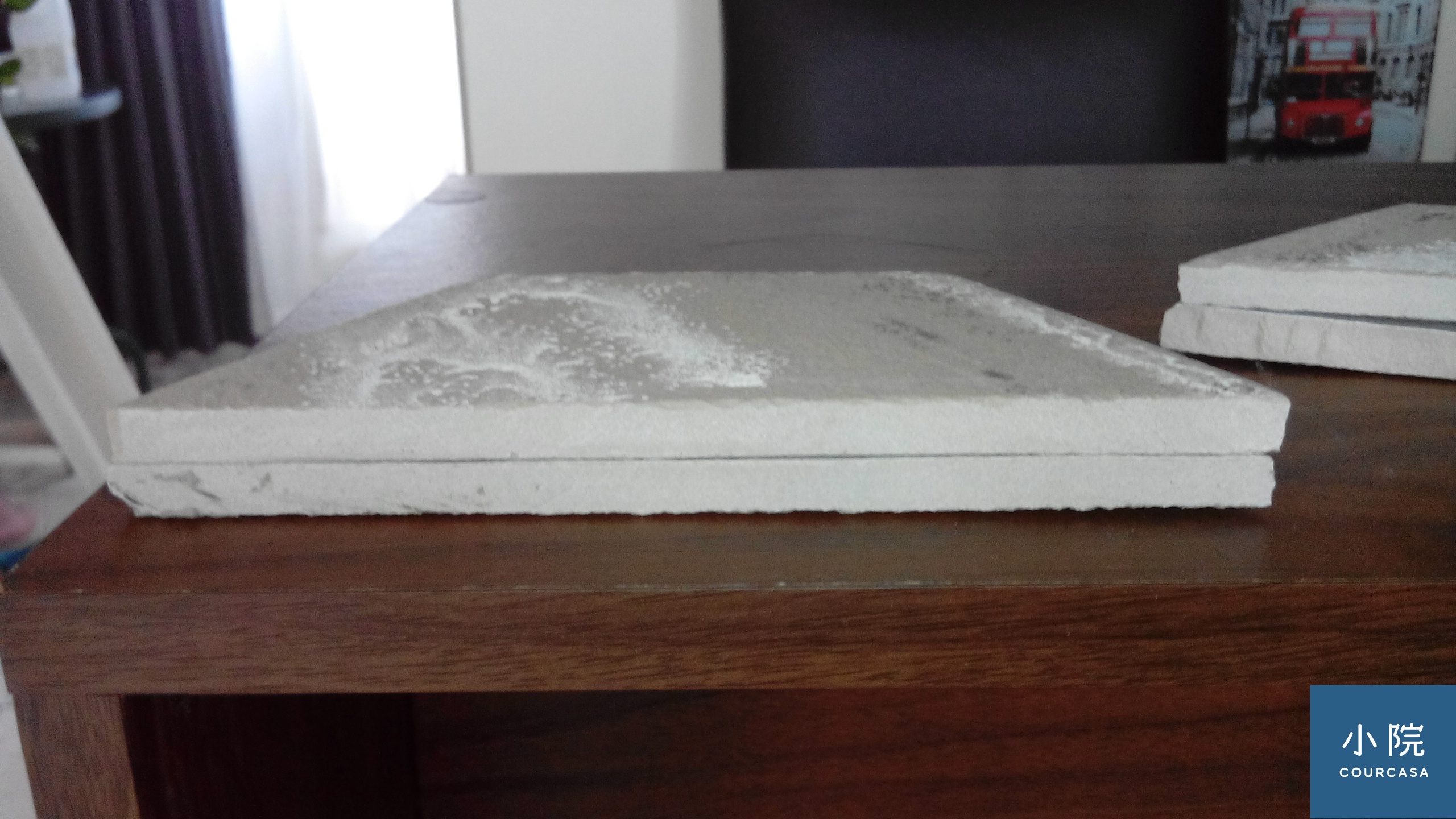

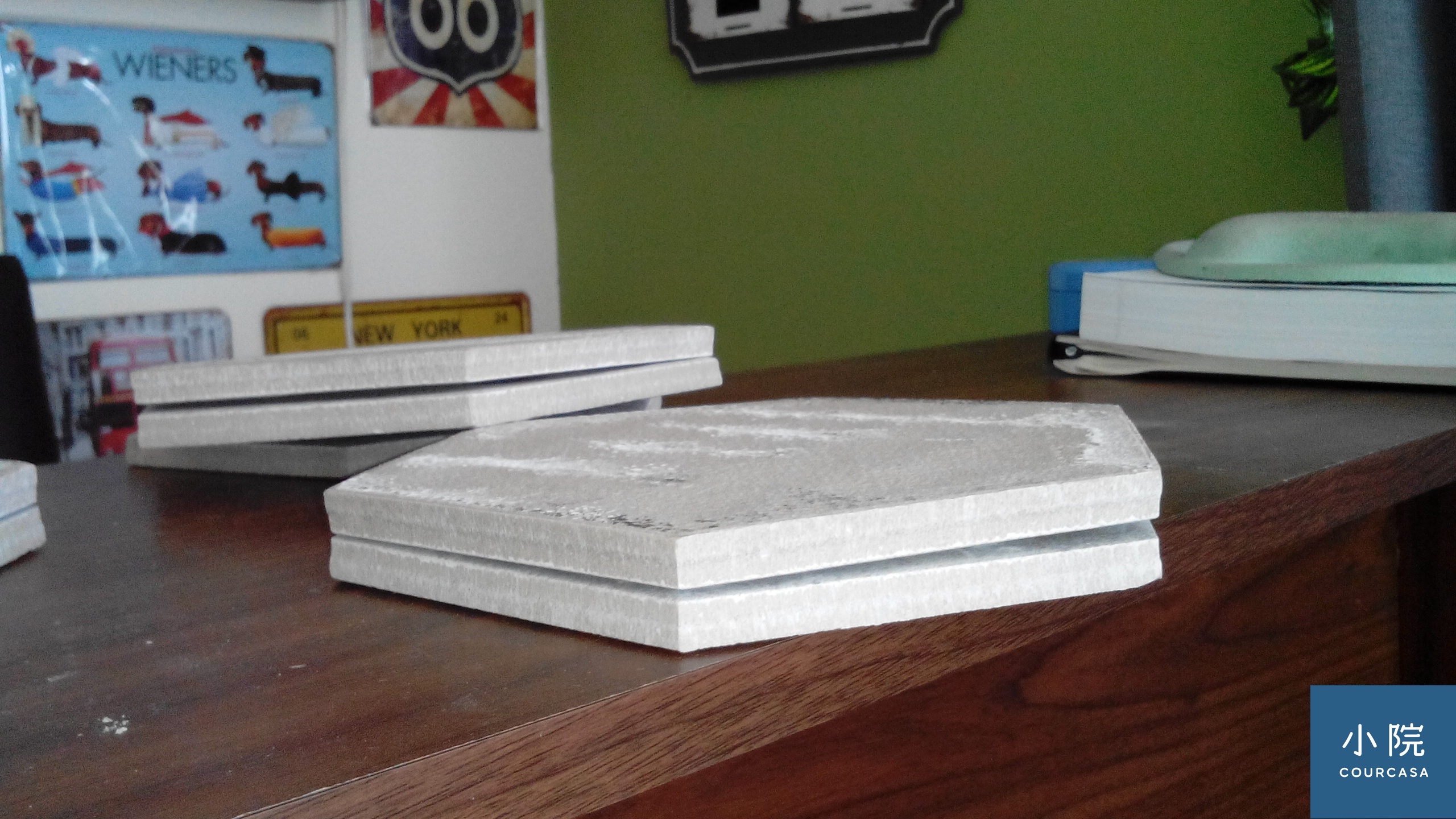

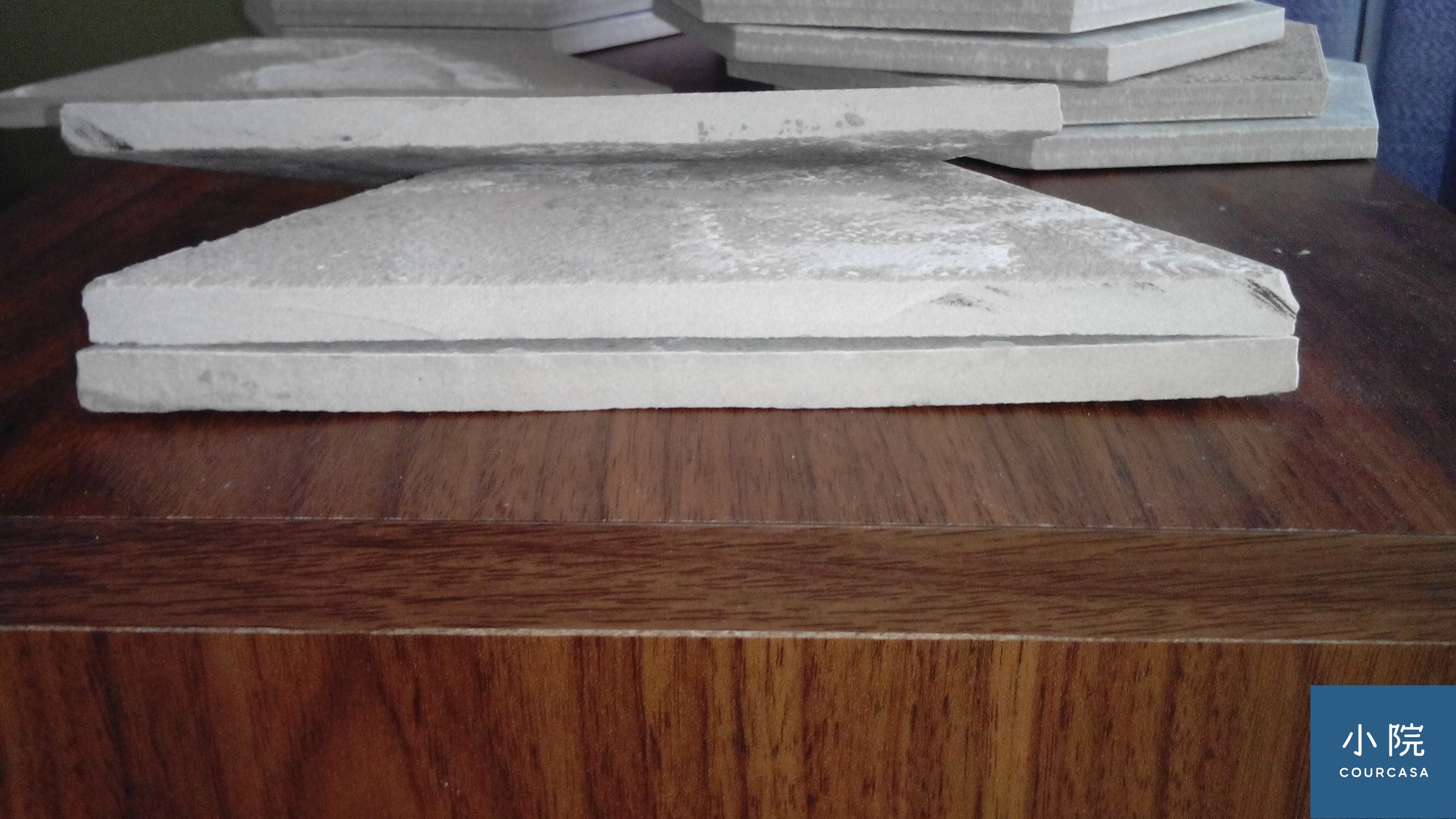

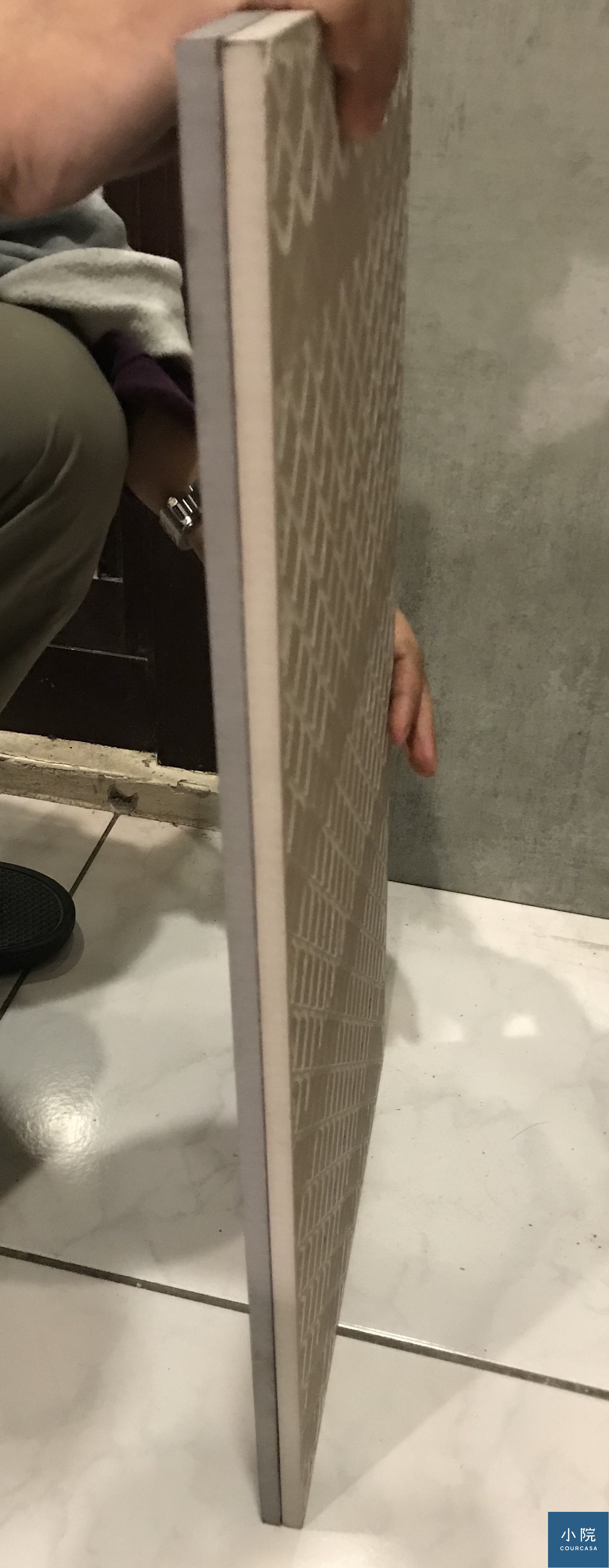

二、翹曲

測試方式(CNS 3299-2) 檢測磚面翹曲、扭曲、邊翹曲和側翹曲之測量基準點,不得超過規範單位(mm)

依主要用途之區分 項目 面磚之製作尺度(註1)(單位:mm)
超過50 105以下 超過105 155以下 超過155 235以下 超過235 305以下 超過305 455以下 超過455 605以下 超過605
內裝壁磚 內裝馬賽克壁磚 內裝地磚 內裝馬賽克地磚 馬賽克面磚 面翹曲(b) ±0.6 ±0.8 ±1.0 ±1.0 ±1.2 ±1.2 ±1.4
扭曲(b) 0.5以下 0.6以下 0.8以下 0.8以下 1.0以下 1.0以下 1.2以下
邊翹曲(b)(c) ±0.6 ±0.8 ±1.0 ±1.0 ±1.2 ±1.2 ±1.4
側翹曲(d) ±0.8 ±1.2 ±1.6 ±1.6 ±2.0 ±2.0 ±2.4
外裝壁磚 外裝馬賽克壁磚 外裝地磚 外裝馬賽克地磚 面翹曲(b) ±0.9 ±1.2 ±1.5 ±1.5 ±1.8 ±1.8 ±2.0
扭曲(b) 0.7以下 1.0以下 1.2以下 1.2以下 1.4以下 1.4以下 1.6以下
邊翹曲(b)(c) ±0.9 ±1.2 ±1.5 ±1.5 ±1.8 ±1.8 ±2.0
側翹曲(d) ±0.8 ±1.2 ±1.6 ±1.6 ±2.0 ±2.0 ±2.4
備考1. 基準值之(+)係表示凸翹曲;(-)係表示凹翹曲。 備考2. 超過605mm未加工修邊面磚之尺度許可差,由買賣雙方協議之。 註1 面磚之製作尺度,係指在長方形時之長邊。 註(b) 不適用於故意為使表面作成凹凸者 (c) 不適用於長邊超過短邊2倍長之長方形面磚 (d) 適用於長方形面磚時之長邊,正方形面磚時之各邊

【小院解讀】CNS針對磁磚翹曲率的規範,是概分為室內/室外用磚,再細分為壁面或地面使用。而磚面尺度愈大(以長邊的mm數計),一片磚斜對角兩個基準點之間的±值愈大,即代表大片磚愈容易翹曲或扭曲。

三、彎曲破壞載重及抗彎強度

測試方式(CNS 3299-4) 測試面磚以兩承力棒支撐,在中間施壓一定速率之載重,求取面磚被破壞時的最大載重,評定面磚的彎曲破壞載重和抗彎強度。

以下為各類磚彎曲破壞載重的基準:

依主要用途之區分 彎曲破壞載重(單位:N)
內裝壁磚 108以上
內裝馬賽克壁磚
內裝地磚 540以上
內裝馬賽克地磚
外裝壁磚 720以上
外裝馬賽克壁磚 540以上
外裝地磚 1080以上
外裝馬賽克地磚 540以上
馬賽克面磚 540以上

【小院解讀】N值愈大、磚面能負載彎曲破壞力愈強,連帶抗彎強度愈高。由此可以看到內裝用磚,地磚的抗彎強度要比壁磚高許多,以負載我們在家走來走去或置放大型家具重物的壓力。

四、防滑性

磁磚防滑性這項目比較麻煩。因為CNS 3299-12雖有規範磚面防滑係數測驗方式(C.S.R和赤足的C.S.R-B),但實際上國家標準CNS 9737,沒有明訂地面用磚得達到什麼數據等級才算「安全」「防滑」,目前訪查也沒查到浴室或居家適合什麼等級。

所以我們來參考國際標準如何檢驗地板鋪面防滑性。

首先是美國材料和實驗協會(ASTM)的F1679規範地坪防滑係數分級,就是依照C.S.R數據來分類,因此可參考實驗數據所對應的安全性。

(1) 美國ASTM F1679:地坪摩擦係數標準

地坪摩擦係數 安全等級
0.00~0.34 極度危險
0.35~0.39 非常危險
0.40~0.49 危險
0.05~0.59 很安全
0.60以上 非常安全

簡單來說,地坪摩擦係數0.6以上,才是防滑性高、最安全的鋪面材質,會特別需要考量這點的,莫過於浴室淋浴區。

此外,大家比較熟悉的ISO(國際標準化組織)或幾個歐洲組織至今無通用認定的防滑標準。因每種檢驗方式都有應用於不同情境下的分級原則:地磚表面防滑性、鞋底防滑力…

不過,較常應用的是德國標準化協會(簡稱DIN)所制定的防滑係數分級,又分為赤腳止滑測試(DIN51097)及穿鞋止滑測試(DIN51130),基本原則是:測試磚面防滑性(摩擦力),使某個角度斜坡上、人赤腳/穿鞋站立不會滑動。

(2) DIN 51097:赤腳防滑測試

等級 傾斜角度
A級 12~18度
B級 ≥18~24度
C級 ≥24度

符合C等級的鋪面赤腳走踏時的防滑性最高,但此分級指標並沒有專門說明哪一級別的磁磚才建議鋪作浴室地磚。不過,根據DIN 51097測試內容提到,通過B級測試的磚,適用於游泳池淋浴間或泳池周邊,步入泳池的階梯磚面則需用到C級磚。

以此類推,居家浴室淋浴間、濕區地面,採用B級防滑等級磚已足夠。

(3) DIN 51130:穿鞋防滑測試等級規範

防滑等級 傾斜角度
R9 >6~10度
R10 >10~19度
R11 >19~27度
R12 >27~35度
R13 >35度

雖然台灣人在家多半是不穿鞋的,但我仍附上穿鞋情況下測試的指標,可看出R13等級的防滑性最高。不過一般居家R10也可以了。

以上表格資料,作為大家選磚、決定磚貼哪裡時可參考的數據。
