冷氣機體安裝,不能被木作擋住

我很後悔的苦主阿樹:新家裝潢好時,我們一家人都很開心,但這個夏天,我們一直很煩惱冷氣為何不冷,找了師傅來看,他說,那是因為木作包覆方式不對,冷氣才會不冷,這不是冷氣的問題,所以,要冷氣冷,就得把包覆的木作打掉。


說實在話,姥姥真的不知是誰想出「用木作包覆冷氣機」的不良設計,用木作包覆冷氣機為什麼會造成冷氣不冷,浪費電,我們來看一下。

第一,冷氣底下為出風口,但外頭就是木格柵擋著,雖然是木條中間有空隙,但乃會擋到冷氣出風量。

第二,冷氣是靠上方的吸風口,來測屋內的溫度。木作包起來後,擋住了回風,造成冷房效果不佳(細節後面再來講)

我相信,最初這麼設計的出發點是覺得冷氣不好看,所以用木作把它包起來。當然,也可能是屋主要求的。

回到原點。我們說一樣東西的美醜,是教育來的。每個世代、地區都有自己的審美觀,最常被舉例的就是唐朝的楊貴妃到了宋代,會被打入冷宮;頸子長的姑娘,只有在非洲部落與莫德里阿尼Modigliani的眼中,才是美人;(姥姥很喜歡Modigliani,按這可看到介紹

為什麼會覺得冷氣醜呢?我就覺得現在的冷氣都不難看啊,真的,不難看;就算你覺得不好看,冷氣的實用功能在冷房,又不是好看來著;就像上餐廳吃館子,你會在乎廚師長得好不好看,還是廚藝好不好呢?

因此,姥姥的結論是,不要用木作來藏冷氣,真的,冷氣沒有不好看;若真的不想看到冷氣室內機,那就安裝吊隱式冷氣,主機藏在天花板中的。

那若真的要做木作,要怎麼做呢?

先看冷氣原理

冷氣吹出冷空氣後,它怎麼知道還要不要繼續吹,讓空間溫度降下來呢?答案就是從上方的吸風口。因為冷空氣下降,熱空氣上升的原理,室內原本32度C的空氣與冷氣混合後,若是變30度C,會回風往上,冷氣的吸風口吸進熱空氣後,即會判斷現在的室溫,然後,再繼續送出冷氣,直到整個空間到你調的冷氣溫度,如28度,它就會自動不再送冷氣出去。

若回風空間不夠,或者在冷氣出風口的地方有木作擋住,造成冷氣上方的吸風口,很容易就會吸入剛剛才吹出去的冷空氣(簡稱短循環),而吸不到外邊的熱空氣,造成冷氣「以為」室內空氣已降溫了,因此就不再送冷空氣出去;但實際上,外頭空間還熱得跟什麼一樣。

上圖是姥姥手畫圖的冷氣與天花板木作的側面圖,我知,這是幼稚園的等級,要麻煩各位看倌加減看一下。

所以,讓冷氣有回風空間是很重要的,最好不要在冷氣外有任何包覆木作,日立冷氣工程師則提醒,木作包覆冷氣也有個大問題,就是日後維修不易,若要拆冷氣下來,連要伸手進去都有困難的話,可能還要把外頭的木作打掉

另外,雖然一般冷氣安裝寫上方天花板的距離為4公分以上(也有的機型寫5公分以上),但日立建議最好留15~20公分,讓回風通暢;冷氣前方最好不要擋到,尤其是出風口處,都不能有木作擋到。冷氣前方最好要有50公分的空間,也才方便拆漏網下來清潔(下圖)。

椿果設計特別說明,若無法在前方留45~50公分,也可以在天花板那做手腳,把天花板的一角裁掉,設計成斜角,這樣也就不會擋到冷氣回風了,供大家參考。

另外,別再做木格柵了,那木條會擋到出風口,對冷氣的冷房效果不好。

2011/11.22補充:關於冷氣的木作外包法,姥姥也知道,不是每個狀況都是設計師的錯,也有的是屋主自己的問題。因為許多礙於預算,就會延用舊冷氣;但又嫌舊冷氣配不上新裝潢,所以會請設計師用木作包覆冷氣,即使設計師已百般哀求屋主,這樣會不冷哦,那屋主還是不聽。設計師也無法不做,因為是業主的要求。

下一頁 機體安裝注意事項

機體安裝

另外,冷氣不冷也牽涉到許多原因,是一個多選題非單選題,所以除了之前提過的,最常見的還有

1.若要安裝的隔間牆是木作輕隔間牆,如矽酸鈣板牆,因這種牆面的承重力不夠,一般矽酸鈣板的厚度為2分,很薄,結構也鬆,咬不住鎖絲;所以後面「一定」要再加六分的木夾板(如下圖,也不能用木芯板哦,鎖合力沒有木㚒板好),夾板會鎖在矽酸鈣板的角材上,所以夾板的大小會比冷氣再大點,好固定在角材上,承重力才夠。

  1. 為了排水順暢,機體會朝排水處傾斜一點

  2. 冷媒管彎折角度不要過大

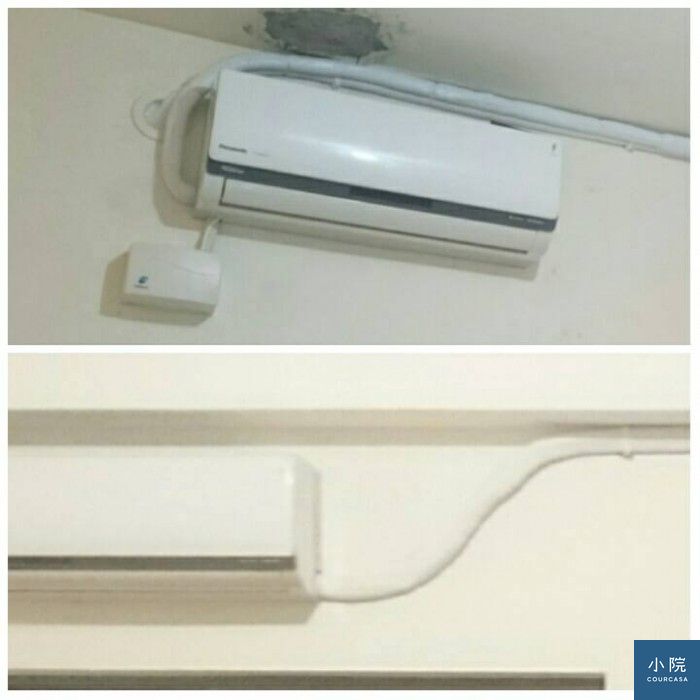

會員Oliver根據自身經驗分享,通常冷媒管會從內機機體出來時,若大角度彎折容易傷到冷氣本體的頭段和接頭,所以假設從右側出來想順著天花板角落佈線,為了保護管線常如下圖下方範例那樣(S型走法)。

但另種選擇是從機體左邊出來,如此本體頭段已經在主機內部轉接了延伸的冷媒管,走出機體時已是外接冷媒管、彎折自由度相對變高,就能如下圖上方範例,繞著機體朝上沿天花板角落或樑下佈線。假如沒打算用木作來修飾遮蓋,這樣佈線視覺上比較漂亮。



Oliver Lu提供 Oliver Lu提供
