隱藏式木門,外開式的五金搭配

這是記錄小院社團中的討論,希望大家對隱藏式木門所用的五金,能有更多的認識,也謝謝木作廖師傅不藏私。(原文發表於2016.04,二版新增2017.07)

會員Yvonne問:

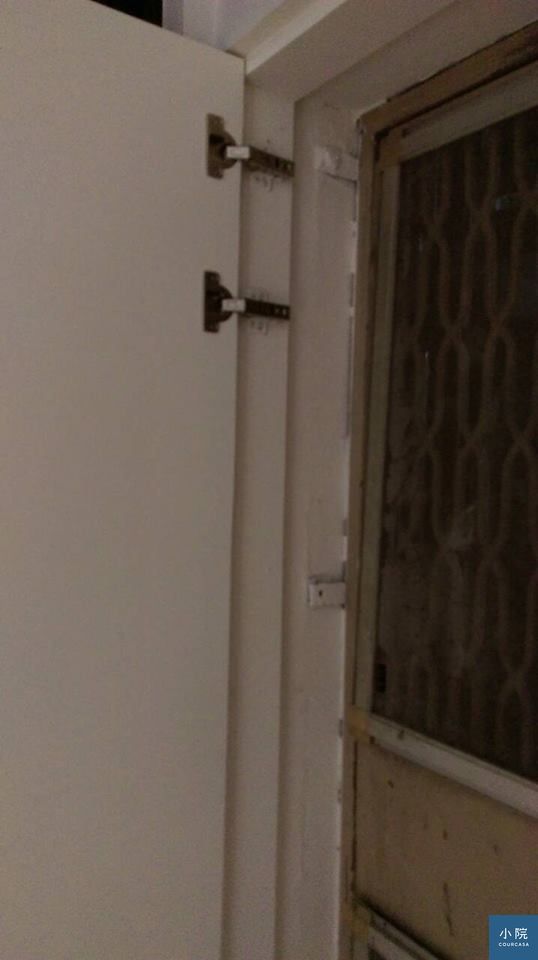

想請問各位,今天看到木工在不重要的『外開』門(是木作的門,只有門縫,其實就像隱藏門)用這種櫃子絞鍊(上面2個下面1個),ok嗎?我家另一個就是用正常的門絞鍊,結果一問師傅,他說是內外開的差別,可是我覺得不太可能世面上沒有往左外開的絞鍊吧!!想再確認一下謝謝?  此門的大小尺寸?寬76   高170 隱藏式木門五金,五金,門 隱藏式木門五金,五金,門 Yvonne Sun提供

隱藏門,木門隱藏門,木門

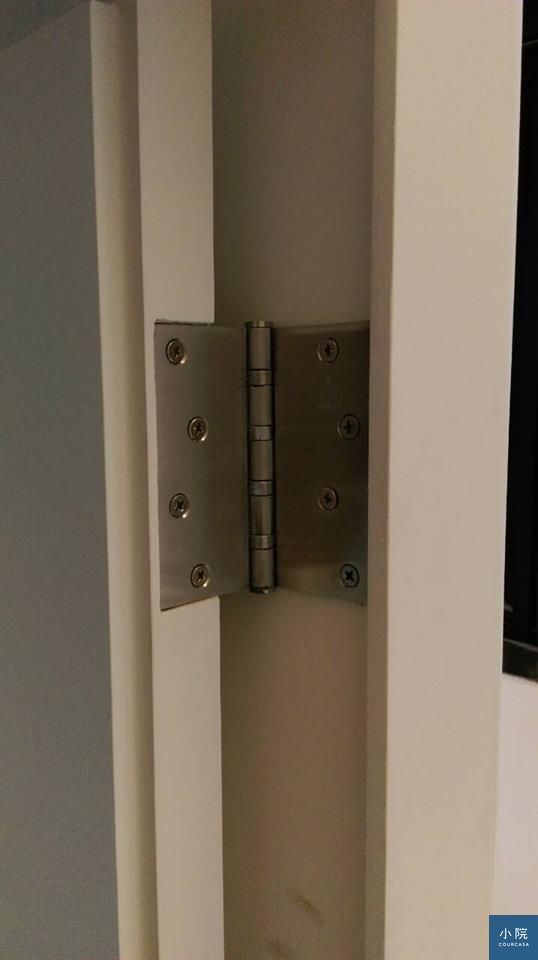

Carpenter Liao 我來回答這個問題,這種外開型的暗門做法,是會與一般內開型不同。因為若使用一般的門鉸鏈,外開型會有鉸鍊軸心外露的問題,如這張照片鉸鍊中央大大的軸心,解決方法有二

廖師傅提供 廖師傅提供。一般門鉸鏈,中間軸心較大,外開型暗門會外露。
解決方法1.可使用日式鉸鍊,一般稱之為抽銅鉸鍊,看吧!中央大大的軸心不見了,可是還是看的到一點點鉸鍊的本體,但夠耐用,當然價格也比一般鉸鍊貴非常多。
五金,鉸鏈,隱藏門,木門 抽銅鉸鏈軸心較小。
解決方法2.使用天地鉸鍊,他是埋在門片裡的鉸鍊,安裝需要一些功力,假如用在木地板上就還好,在磁磚面就不太建議了,因為施工過程稍有瑕疵,耐用度就差很多,安裝完成門縫也比較大一些。 以施工者的角度建議大家想做外開隱藏門,日式抽銅鉸鍊會是最佳選擇,安裝完成時門片上不會有凸出物,只會在門縫看到一點點鉸鍊本體,以上是個人一點看法,謝謝 五金,鉸鏈,隱藏門,木門

不過,以上的鉸鏈就會比較貴些。

Yvonne:謝謝Carpenter Liao詳盡的解釋,明天再去五金行問問價格,因為是不常用的門,所以預算上也是有所考量,原來外開門絞鍊不好藏呀!

Carpenter Liao:以現在門片的狀態,不嫌麻煩想用抽銅鉸鍊的話,買一組三英吋的,門片寬度要改小一些,順帶買個龍吐珠(小號即可,門片厚度應該不會超過2.5cm),不然人在另外一邊時,沒辦法讓門定在關上的狀態,另外把西德鉸鍊留下來的孔補上


另一位會員Roy補充:我家的是這樣⋯

五金,鉸鏈,隱藏門,木門

五金,鉸鏈,隱藏門,木門

Carpenter Liao:我又來試著解釋,這五金長這樣,黃箭頭埋在門片本體,藍箭頭埋在上門框,紅箭頭鎖地上:

五金,鉸鏈,隱藏門,木門



五金,鉸鏈,隱藏門,木門 這兩張圖片用顏色區分相對位置
五金,鉸鏈,隱藏門,木門
安裝時要注意門縫大小否則會卡到 安裝時要注意門縫大小否則會卡到
五金,鉸鏈,隱藏門,木門 鋼釘表示軸心
這是簡易型的五金,一般不太會在家中使用,商空用的比較多,因為沒有油壓回歸所以底座只有承重,安裝時牢固需求較低,油壓型因為有開關門的扭力,所以安裝細節要求高些。 另外上下軸心對準後,上軸心建議參照上套件間隙,往門框側移動位置,如此安裝完成門縫大小會比較一致,報告完畢。

 會員林x蓁再一問:像圖片中這種書櫃隱藏門,‎有辦法請木工師傅做嗎?該用哪種鉸鏈才能承重呢?

會員提供 會員提供
我是有看到國外用的角鍊好像不一樣 我是有看到國外用的角鍊好像不一樣

Carpenter Liao:這是天地鉸鍊,蝴蝶鉸鍊就算五金本體撐得住,還是怕門框會承受不了。

如圖所示藍色箭頭就是天地鉸鍊的支點 如圖所示藍色箭頭就是天地鉸鍊的支點

 五金,鉸鏈,隱藏門,木門這是十字暗鉸鍊,建議用在折門,若拿來裝暗門很容易出問題。如果真要裝在隔間門,結構一定要用鐵件,而且鉸鍊要裝在鐵件上。

基本上,暗門用天地鉸鍊是首選,鎖水泥地和磚牆都可以。


當寬度超過一般室內門規格

黃會員:若想施作120公分寬的室內木門(開闔門),施作上需要提醒什麼嗎?

Carpenter Liao:120寬的門片,若只做單開門而且用實木(例如南檜),我會建議用天地鉸鍊,雙開門的話就一般蝴蝶鉸鍊即可,要好看而且要有自動回歸,則建議用隱藏式門弓器,德國Dorma隱藏式門弓器是最佳選擇。 另外提醒,避免麻煩的作法是請木工丈量定做,門片丈量也是有些眉角,一個工程最好由同一個工班完成會好些
