氣密窗選擇的標準1

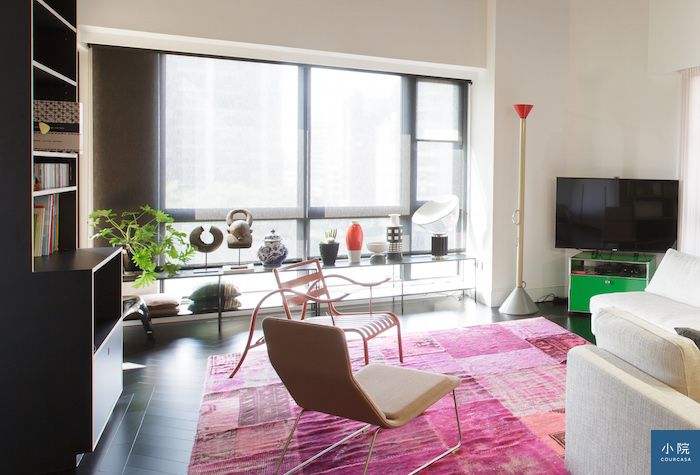

%e5%8f%b0%e4%b8%ad%e9%ba%a5%e5%8f%af%e5%ae%b6-14 選扇好窗,要看許多CNS檢測數據。圖為麥克雞塊的家,攝影:Dino

2016年的秋天跟往年比起來,最大的不同就是颱風多。8~10月這兩個多月感覺颱風沒斷過,且都是中強颱,南部不少網友都來信問換窗的事。所以這篇就來談談防颱窗在選擇時要注意的地方。

因為相關標準很多,一個個談;先來做個小目錄。

本頁 選購注意事項、CNS檢測標準之抗風壓性。

第二頁 氣密標準,水密標準

第三頁 隔音標準、隔熱標準

第四頁 開啟力標準、邊料強度標準

第五頁 把手差異,有需要連動式把手嗎?

第六頁 五金配件差異


選購鋁窗時,看測試數據是很重要的,我們人眼再怎麼看,也比不過用儀器測試吧!CNS中檢驗門窗(鋁合金製窗)的規範標準為CNS 3092,其中又有許多細項,就是上方小目錄所列。

大家最常看的就是三個數字:抗風壓、氣密與水密。CNS最高規範的360/2/50,似乎難不倒各品牌,不少廠商還追求400以上/2/100以上的規格。

最近因颱風要換窗的,請務必選360等級以上的。至於無法提出測試報告的組裝窗(一才多在300~400之間),雖然便宜,但為了防颱,還是選有報告的吧!後頭我們會一一來介紹各規範內容,先說一些整體性的概念:

一。說是氣密窗,不代表真的有氣密。防颱窗也是一樣。

許多人會以為氣密度達最高等級2的,才叫氣密窗,或者有通過抗風壓最高等級360的,才叫防颱窗。但現實並非如此,許多業者自行組裝窗並沒有送檢,也還是叫氣密窗或防颱窗。

那這有沒有標示不實呢?也沒有。內政部建築研究所風雨風洞實驗室(官網在這)實驗專員蔡宜中表示,「目前政府並沒有規範「氣密窗」的標準,並沒有說幾級以上才叫氣密窗。」但若達不到最高等級,如抗風壓性,次一等級的就無法擋住強颱的風雨(詳情後方再講到)。因此選購時要注意,要看一下是通過哪個等級的範

二。拿正廠通過標準的檢驗報告,但自家組裝窗沒送檢過。

目前鋁窗有幾種形式,一是公司窗,就是品牌廠商(如正新)在工廠內組裝好,直接送到客戶家(就是你家),通常會稱為原廠窗,但叫法不一就是了;另一是鋁窗行跟品牌廠叫窗料(就是結構的鋁料),自己組裝。一般叫組裝窗,但我也曾聽過師傅把組裝窗叫「原廠窗」,表示窗料是原廠的。因此要問清楚,是前者或後者。

自行組裝窗是不是比原廠組裝不好?答案是不一定。上回我們在談組裝窗的議題時就發現了,只要好好組裝,要通過CNS鋁窗最高規範也不是難事,根據大米採訪資料來看,氣密性一項有97%的窗體都能通過的。

拿出cns報告時,要看一下送檢的廠商名稱。 圖片來源:正新

重點是「要送檢才知道」。所以看檢驗報告時,要注意送檢單位是誰?是組裝廠商還是品牌廠商。但根據大米的採訪資料來看,送檢一次窗體做風雨測試三項項目(風壓氣密與水密)的價格是3萬元,一般鋁窗行應不會沒事送檢。

好,以下來看CNS的標準到底在說什麼?由大米採訪。


一般常見的鋁窗風雨測試,是做抗風壓、氣密與水密三項,業界一般會標榜通過360風壓、氣密2、水密50的最高標準,但建築研究所風雨風洞實驗室蔡先生表示,這三項都是獨立測試,沒有哪一項和其他項通過的等級有絕對必然關係。比如抗風壓性跟鋁擠型的厚度有關,但假設窗體很堅固能通過360抗風壓,但氣密條安裝或設計不良,也會導致氣密等級過不了2。

所以要注意,要三項分别看數據,通過360風壓者,不見得會過氣密2與水密50。

一、抗風壓性(CNS 11526)

CNS 3092規範,檢測窗體性能的第一項是抗風壓性,能不能抵擋高樓層迎風面、颱風的瞬間強風而窗體不變形,就看這個。以台灣這幾年多強颱來看,要選通過360以上的等級。

測試方式:利用壓力箱測試門窗內外正負壓變化時,會不會導致門窗結構變形,加壓過程不得有損壞狀況、除壓後開闔和機能不得有異常。比如說,

數值愈大、抗風壓性愈好:其最大加壓壓力Pa[kgf/m2]數值共分7個等級:80、120、160、200、240、280、360kgf/m2。

各等級能抵抗幾級風速、何種程度颱風,可參考下方對照表。

%e9%8b%81%e7%aa%97%e6%8a%97%e9%a2%a8%e5%a3%93%e6%80%a7%e7%ad%89%e7%b4%9a%e4%b8%80%e8%a6%bd

  1. CNS標準檢驗值最高等級是360kgf/m2,但檔不住17級以上超級強颱,有些氣密窗廠商會自行送檢並要求加強等級,例如正新就有通過480 kgf/m2抗風壓等級的窗型。
  2. 建築研究所風雨風洞實驗室蔡先生建議,高樓層的窗型,平日風壓也高,也需要配置360級或以上的等級窗型。
高樓層的也要選

高樓層面臨的風壓不小,所以選窗時,也要看抗風壓的數據。根據諾伊斯聲學之家的文章(引用自這裡),台北市區五層樓高公寓的窗子臨受的風壓約192kgf/m2;樓高八層樓(約25m)以上,風壓將達285kgf/m2以上。

不過,全台都會遇到強颱,我看也就直接選360等級的吧!本頁最後為風速風壓對照表,供大家參考。


送檢注意事項

有做鋁窗風雨測試檢驗的機構兆立科技和內政部建研所風雨風洞實驗中心都表示,送檢時,每個實驗中心規定的品項規格不同。例如風雨風洞實驗室規定,完整窗體須含所有組件配件,最外圈以鐵框固定才能送檢。兆立科技則規定,送檢窗體最小尺寸門檻為80x80公分,假如窗框邊寬超過30mm,不須再加鐵框就能送檢。

但最保險的方法,還是在送驗前先拍照傳給送檢單位,確認窗型規格需不需要再加其他組件,該實驗室的機器才能固定測試。

若是身為偉大的消費者大大想送檢自家窗,要注意:窗材送檢之後幾乎就是廢品了,無法再安裝使用。因此送驗時多半從同廠同規格品項中,隨機抽樣送檢。

檢驗費用

兩個實驗室都是每樘窗3萬元起跳(含抗風壓性、氣密、水密)。



風速風壓對照表,風壓 表格來自這裡

附上風雨測試標準:

http://wwwvideo.cpami.gov.tw/video/filesys/file/chinese/dept/bw2/08520.pdf
