鋁窗安裝之電焊立框/文字:半桶師

(2014.14初版,2017.01二版,2017.08三版,2017.11四版,2021修正)

接到姥姥的飛鴿傳書(我的功力收不到千里傳音),囑我務必將千折百轉的裝潢過程昭告世人。於是,廢話不多說,我就先從鋁窗工程談起。鋁窗工程,對!它真是個『工程』,絕對不能隨隨便便、輕輕菜菜對待。否則,保證是個浩劫!

鋁窗有很多面向可談,認真談絕對要三天三夜。但這次,先從跟漏水最息息相關的鋁窗『安裝』說起。一個好的安裝過程,可以有效的避免窗框漏水,我認為其中很重要的關鍵是:『電焊立框』。電焊立框在建築工程界裡並不是個新鮮與獨創性的作法,但實務上目前市面上的鋁窗立框,多數採用木片嵌塊、塑膠嵌塊、固定鐵片、喜得釘水泥螺絲。這幾種方式有人採單獨進行,也有人選擇合併進行,組合之多,跟安裝現場的狀況有關。

在裝修工程中,以我觀察,目前以木片嵌塊、塑膠嵌塊固定為最多,若現場狀況允許還會輔以固定鐵片固定。但這種方式最常出現的問題是,泥作師傅在進行窗框縫的防水水泥填塞時,為求方便常常沒把嵌塊拿出來,這容易造成水泥填縫不實,導致漏水(相關文章請按這裡)

此外,就算泥作師傅有把墊塊拿出來,現場也很容易發生鋁窗師傅立完鋁框退場後,泥作師傅不小心把鋁框撞歪,自己偷偷立回去卻不準,這導致日後鋁窗片無法安裝,同時卻找不到人願意負責的窘境。

所以,我認為皆大歡喜的方式,就是一開始採用電焊立框安裝。

以下就是電焊立框流程

1.牆側面鑽孔植入2分壁虎,或直接鎖喜得釘水泥螺絲,作為焊點。

  • 上下左右四邊之銲點間距皆相同,離邊距10~20cm一點,每50 cm加設一點。及固定片至少每邊一片,長度以為原則。(這也不是我的真知灼見,以上常見於新建工程的施工規範中,包括營建署標準版施工規範)
  • 以120cm寬之鋁窗為例,應採用3點,而不是常見的2點。
  • (2017.08新增)鋁窗與牆框之間留的縫寬:無論是否採用電焊立框,天左右各留2公分、地留3公分,縫留太大太小都不利於水泥沙漿填塞。

好的電銲立框的困難處在於,框與牆之間留2公分的間距很小,可目視範圍不大(後續塞水路時難確認砂漿有沒有填實),起電弧不易。此外不穩定的電銲技術,焊渣噴濺很容易傷到鋁窗料的表面塗裝,因此願意做電銲立框的鋁窗師傅不多

半桶師攝

半桶師攝

2.鋁框假固定後進行水平校正與垂直校正

半桶師攝

半桶師攝

3.鋁框固定片與焊點進行電焊結合

半桶師攝

半桶師攝

電(點)銲立框之所以施工價格較高,除了較耗時,也在於電銲火星易傷鋁門窗表面,需小心注意施工及保護。

圖片來源:阿德提供

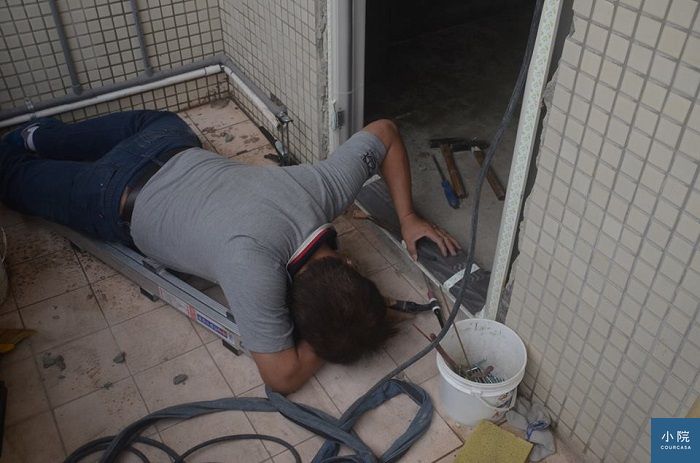

80公分寬的門檻也是兩點,不過師傅要趴著電銲,很辛苦。

半桶師攝

姥姥補充

雖然電焊立框是最穩當的方式,但法規上並無硬性規定。所以用鎖固定片的固定法也是可以的(若是鎖喜得釘容易造成窗框變形就是了,仍較建議用固定片鎖鋼釘釘在牆上固定,這個固定鋼片多會附在窗體配件內。 )

營建法規(如下)是認為大片窗如落地窗或一整排併窗時,就適合用電焊。不過電焊有個缺點,一旦框沒裝好,要拆可是大工程。不少鋁窗老闆提醒,安裝前校正水平很重要,也可用雷射定位儀。不然若固定好後才發現歪了,後續會很麻煩。

摘錄自營建署

 電焊的價格

以正新經銷系統來看,固定片鎖螺絲固定與電焊大概1才差50元,正廠橫拉窗,8mm厚玻璃,電焊1才500元左右,鎖固定片1才約450元,組裝窗是1才350元。

此窗即為鎖螺絲固定,日後比較容易在鎖孔處造成漏水或變形。姥姥攝

一般鋁門窗行平日較少在做電焊立框,重點在要找「平常就只有做電焊的」,因為半桶師説,這會比較保險。施作時除了水平之外,電焊時也要注意火花不要燒到窗框。

想找電焊立框的師傅廠商,可參考小院鋁窗專案

一般價格:

規格/窗框厚 玻璃厚度 固定法/1才價格
橫拉窗892/8cm 8mm 螺絲/450元
電焊/500元
推射窗380 8mm 螺絲/500~600
電焊/800
歐陸窗 8mm 800元
內倒窗 8mm 1500元

註1:以上價格含砂窗、安裝、填矽利康,不含泥作塞水路。此表姥姥製。
註2:價格為2014年尋訪而得,各家約有上下50元的波動。

電(點)銲立框的眉眉角角

(201706補充)很多認為點銲立框是假固定,之後還不是要靠水泥填塞來真固定,何必這麼要求點銲數量。基本上我有3個立場要說明

1)首先,實務上,泥作工程進行水泥填塞時,為求泥漿緊實,容易用力造成鋁框變形,尤其在窗框頂部橫料最容易受壓下彎,這是認真泥作師傅的非戰之罪,為了提供良好的施工介面,讓鋁窗與泥作師傅都能以接近完美的方式,完成所屬的專業施工,我個人推薦點銲點數足夠的點銲立框(這裡的完美指的減少漏水機率)

2)此外,很多專業的鋁窗大廠甚至營建署,對於大型鋁門窗或一整排拼窗(就是又大又重的鋁窗),都建議施做時採用電焊焊牢固定。

3)其次,既然連營建署都有標準間距的施工規範,實務上從生產端的鋁窗廠到大建案業主也這樣採用多年,那還有什麼好不採用的。

還是老話一分錢一分貨,點焊立框不是只有電銲而已,點銲數量才是關鍵,說的清楚的廠商,才能多給點銲立框的費用。當然 ,一才要多加100元的費用,也要業主們拿得出來喔!

電銲完畢,記得泥作要塞水路,見下一頁

電焊之後,水泥沙漿嵌縫(塞水路)
點焊,鋁窗,門窗,泥作

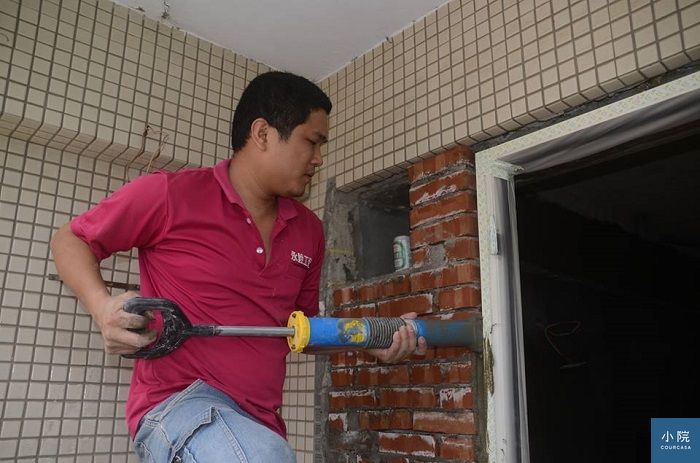

窗框水泥砂漿崁縫,用水泥幫浦槍打入窗縫中

  1. 好預算的窗框水泥砂漿崁縫,要求較多,水泥砂漿比例要正常(1:3),尤其是水灰比不能過高,不能加枝仔粉,此外還要加入防水粉或防水劑,這樣的泥漿比起一般單價的填縫砂漿要濃稠。
  2. 用照片中(上圖)的水泥幫浦槍打入窗縫中,需要較大施力,所以通常會頂在鋁框上,如果不是電銲立框,要求泥作師傅按照「正常」配比的水泥沙漿,容易導致窗框移位,這樣問題就很多。所以「要做好的水泥填塞,要先有好的立框」
  3. 預算好的崁縫,填塞完收邊比較要求,除了視施工規範規定,做陽角直角,更重要的最後用海綿抹除殘留在鋁框上的泥砂漿,這些都可以寫入「施工規範」的要求裡。
  4. 裝修工程雖然不像新建工程每場都能有理想的好泥作崁縫環境,但若施工介面事先規劃得宜,機率是很高的。
  5. 泥作崁縫如果不平整,就無法要求鋁窗師傅進行兩道貼紙的矽利康,「平整厚實」的矽利康是窗框防水的重要防線,不貼紙或是只貼一道貼紙的矽利康填縫,就很難出現平整厚實的耐候又防水的矽利康收邊。

點焊,鋁窗,門窗

6. 設計時要求8公分鋁門框,必需站立在15公分厚RC牆的正中間,這樣才能讓泥作師傅在門框內外的牆都各有3.5公分厚度的陽角收邊。為此,鋁框師傅要2個人力來回校正鋁框位置,因為舊牆的厚度也不是都一致的12公分,牆也不一定是垂直的。

點焊,鋁窗,門窗

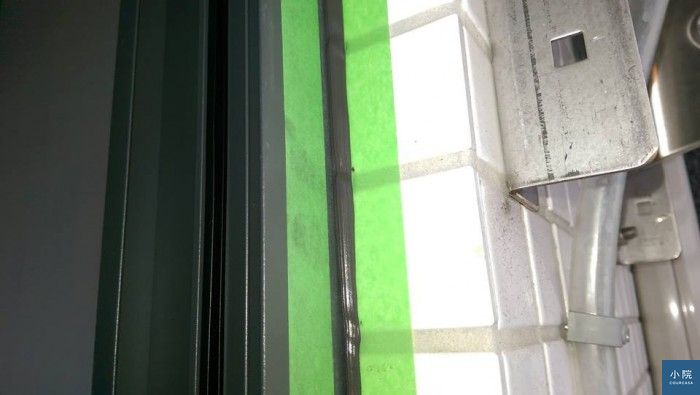

兩道貼紙膠帶打矽利康,照片中矽利康打在正中間,等待修飾及刮除多餘


(2017.11新增)

嵌縫,什麽才是好的水泥砂漿?

  1. 樂土加水泥沙漿,性價比最高。樂土官網買即可。
  2. 潤泰的填縫砂漿,可以問他們哪裡有就近的經銷點。
  3. 其實專業材料商都有進低吸水率的水泥砂漿,只是大多是防水廠商在用。
  4. 材料只是基本,關鍵才是施工。

下一頁,網友討論

網友討論紀錄

Yi-Chun Tsai:

8/2交屋的房子,陸陸續續請了幾家來估價,目前估價單都還沒下來,因為買的房子剛好面對高架橋,不得不裝氣密窗,其中某一家的師父跟我說,不需要用有牌的,沒牌的效果一樣好,又便宜,想請問氣密窗使用有品牌或沒品牌,真的像師傅講的一樣沒差嗎?只是掛品牌比較貴?

半桶師:

  1. 小院談鋁窗的文章很多,建議花點時間先看過一遍,建立基本知識
  2. 如果只要低預算,廠牌不是關鍵,自組窗也很好用。但「性能」就真的一般般,不需要好的性能,就用一般般的窗也很好。
  3. 如果要處理隔音問題,廠牌也不是關鍵,關鍵是師傅會不會分析。會分析不同廠牌材料、鋁骨料特色,不同玻璃組合的隔音數據及效果,專業師傅我還沒遇到會推薦沒有廠牌的。
  4. 但為什麼說「廠牌也不是關鍵」,也遇過不少師傅推薦有廣告的名牌窗戶一才2000,但仔細一問連玻璃不同形式、厚度組合會降多少音量都回答不出來 ,就不用說更不知道面對高架橋不同樓層,所能接收到的噪音值經驗上是多少。
  5. 好的有經驗的鋁窗師傅,在處理隔音問題上,絕不是建議客戶用知名品牌鋁窗這麼單純,還要對不同戶外環境的噪音值進行經驗判斷(難道機場跟10米或20米寬大馬路或是夜市的噪音值一樣?)。最後再選擇適合客戶預算的鋁窗廠牌及玻璃形式厚度組合,有時候連選不同廠牌矽利康,或填縫方式都「可能」有關鍵性的影響。
  6. 以上經驗需要專業師傅去累積,也是我們設計師很仰賴好師傅的原因。

劉x克:差很多,要用有牌的。

陳小敏:阿德老師說的對,師傅的專業最重要。基本上,所有的商品一分錢一分貨,對於無法所有東西專業度都夠的我,還是傾向使用有品牌,口杯好的東西,致少較不容易踩到地雷。

柳x治:有牌 要看是什麼牌!建議實際到工廠看一下料子 比較一下!另外玻璃很重要!因為一扇窗最大面積的是玻璃!玻璃用的不好就算你用在好的窗也只是枉然!

Winnyss Shen:自家裝修中,更換所以鋁門窗。去正新工廠參觀過,雖然最後因為包工的原因沒有用這個牌子,但學到很多知識。總結兩個關鍵:1,最重要的安裝師傅的手藝。因為大部分正規業者都是在正牌拿貨自組。2,品牌品質有差。材質是回收料還是新料,還有顏色漂亮是否。補充:玻璃都是業者自己搭配。

Rainwhy Chu:Winnyss Shen 妳說的沒錯,補充說明,台灣的玻璃9成都是台玻製的,因台灣巿場太小,只能養得起一家玻璃廠,所以業界說的自己搭配,多是指厚度或功能型的搭配法,並非指品質較好或較差(因為台玻的都差不多)

Hsiaowen Lin:我們陽臺落地門設計師報價尚好家69000,後來我們鋁門窗沒有給他做,自己找小院推薦的師傅,玻璃規格更好含施工卻不到六萬,安裝之後的隔音效果也很不錯。所以我建議你,至少再找個有牌子的來估價看看,說不定不會比較貴,而且比較安心。施工也很重要,我們是電焊立框的,鋁窗規格和工法都比較好,也沒有比設計師的貴。

Yi-Chun Tsai:感謝經驗分享,獲益良多!!!
