鋁窗小辭典,常見名詞圖示

大部分解,開始!

逼的一聲口令,受訓者手忙腳亂的試著把眼前的步槍拆成一個個細小的零件,一方面鍛鍊手法的熟悉度,一方面拆解也有利於徹底保養。

在研究鋁窗的初期,各品牌的鋁窗乍看之下,我也只能看出表面烤漆顏色、把手的差別而已,直到我學著拆開樣品窗,才感受到不同品牌在細節的處理上真是各有千秋。

這篇是鋁窗的結構圖,因為許多鋁窗分析會用到「術語」,也就是行話,若您看文章看一半不確定說的是哪個部分,可以參考下面的結構名稱圖:

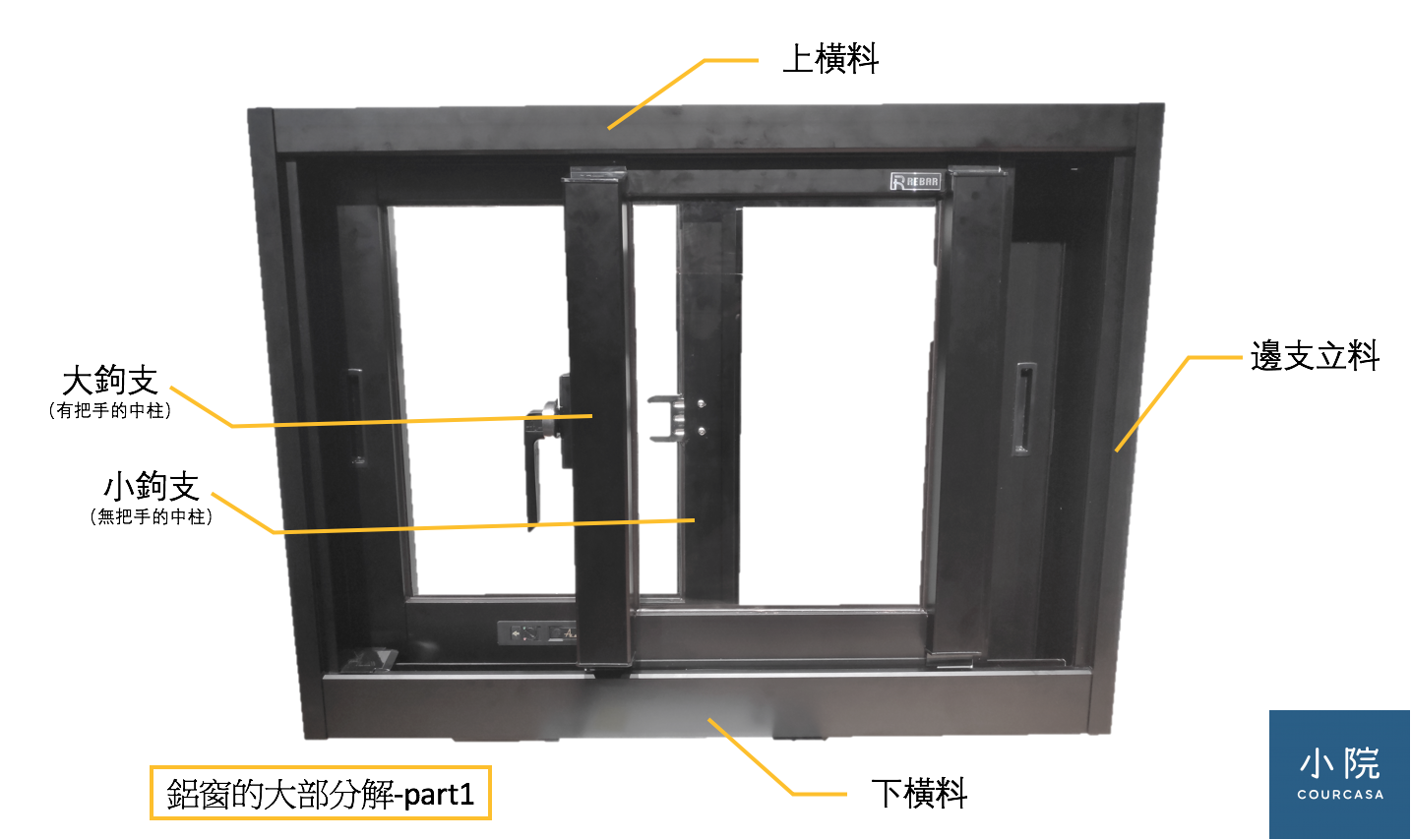

大部分解Part 1:窗戶的結構

一扇窗可以分為窗框和內扇兩大部分,接下來,外框可分成上下橫料以及邊支料,內扇則分為大鉤扇和小鉤扇,有把手的是大鉤扇、無把手的是小鉤扇。大/小鉤支,指的則是大鉤扇靠近中間,安裝把手的支料。



這次分解的Model,用的是亞樂美系列的隔音窗

大部分解 part 2:外框的配件們

單純看外框,可以看到窗戶的各種小配件,下面介紹這些配件的作用:

  1. 氣密條:氣密條分佈、數量和等級決定了一扇窗的氣密性能。關於細節差異,詳見此篇。
  2. 防水布:防水布是鋁外框橫料和支料組合時,墊在中間的防水膠帶,一般都會安裝,若漏裝了防水布,拼接部位可能會漏水。
  3. 擋塊:沒有什麼機能性,只是避免開關窗太大力,窗把手撞到窗框的橡膠塊,通常上面也會用鋼印壓出品牌識別。
  4. 上止風塊:位於鋁框上橫料的正中間,和內扇的氣密條組合之後會產生擋風效果。
  5. 下擋水塊:位於鋁框下橫料的正中間,和內扇的氣密條組合之後會產生擋水效果。

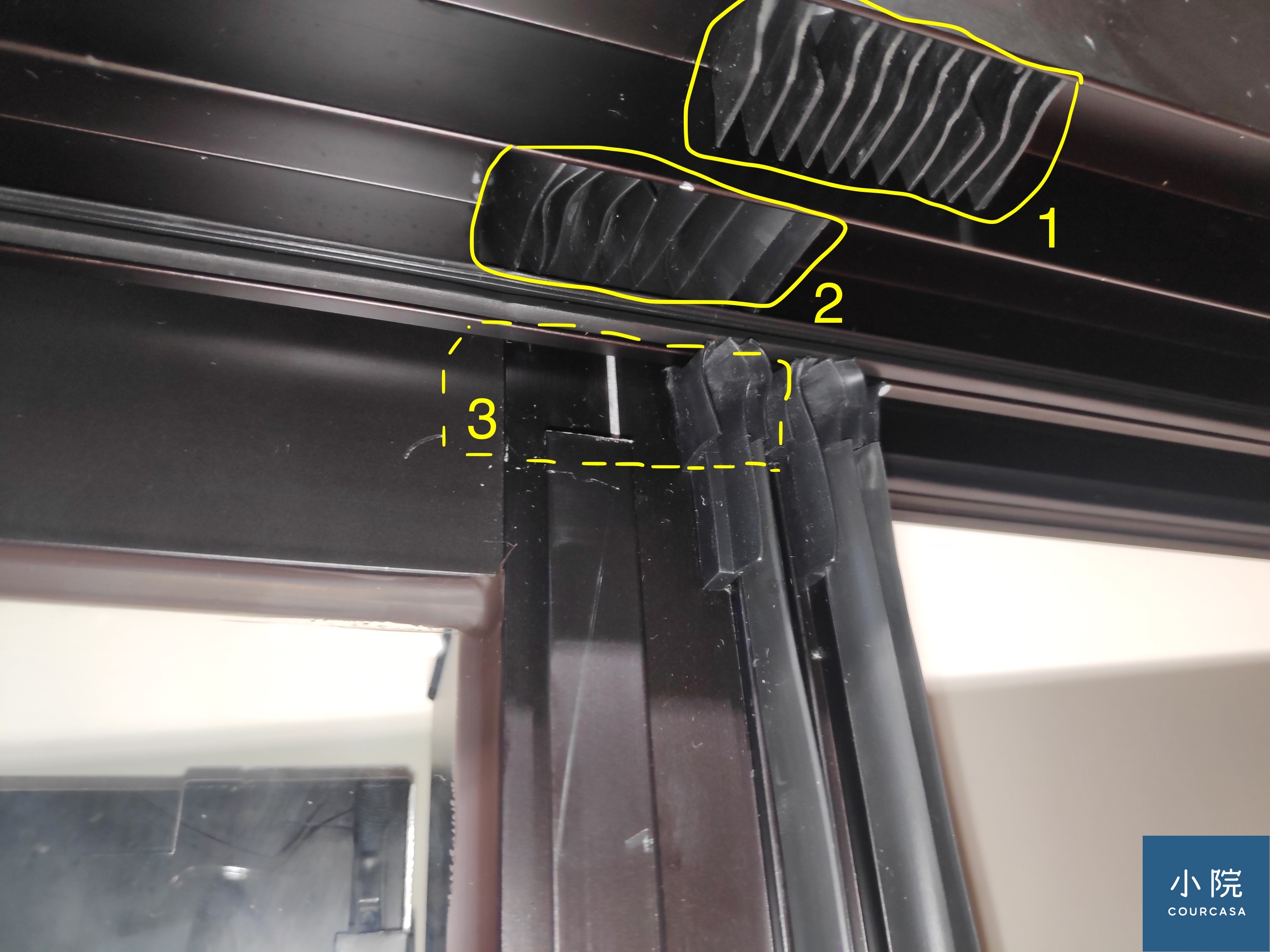

黃圈處為上止風塊,一般窗只有1個,但亞樂美的窗戶就有三個上止風塊(虛線處為被窗扇擋住了)。

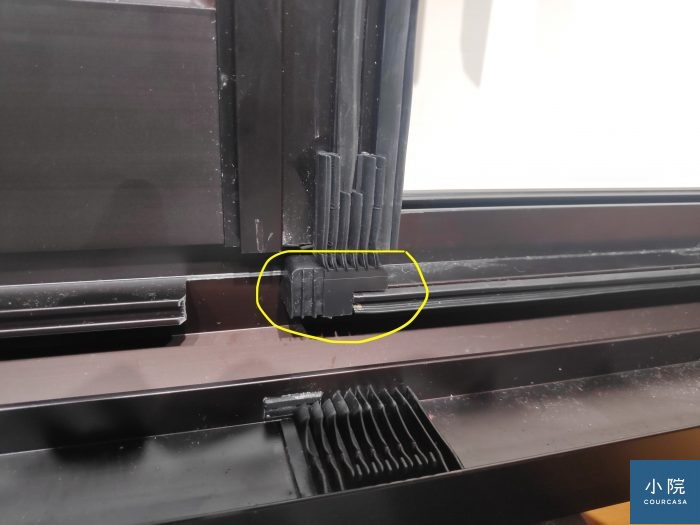

下檔水塊也能和氣密條結合,阻擋水浸入。



大部分解part3:內扇的配件

  1. 窗把手:可以加裝連動桿成為連動桿把手,這種把手能夠讓窗戶的風壓和氣密小幅提升。
  2. 輥(ㄍㄨ ㄣ ˇ)輪:軌道輪:主要影響鋁窗好不好開,但需要注意的是這輪子是消耗品,大概5~10年要更換,有些舊型鋁窗的輪子和窗戶是一體成型的,要拆換時需要一起拆換玻璃,目前新型窗戶的滾輪會附上獨立拆卸的螺絲,後續維修上更方便。
  3. 導塊:位於內扇的下方,窗闔上的時候,會像一個夾子夾住外框凸出來的鋁片,增加窗戶的穩定性
    內扇下緣,用來更好地夾住軌道用的導塊。
  4. 逼塊:位於內扇側面,固定距離就有1個逼塊。在鎖緊把手後,會增加窗扇夾緊氣密條的逼塊。
    窗戶側邊,在鎖緊把手後,會增加窗扇夾緊力道的逼塊。

以上是橫拉窗窗型的大部分解,看得眼花撩亂了嗎?不用擔心,這些訊息不需要強記,因為同級窗戶中,各品牌差異不大,如果遇到看不懂的名詞,再來確認就夠拉。
