鋁窗研究1:三點連動把手、空心夾層與三階斷水設計

三點連動把手

三點連動把手,指的是把中間的把手勾上時,窗扇上下會各有一片橡膠塊連動凸出,形成把手中間_上方_下方的連動,如下圖:

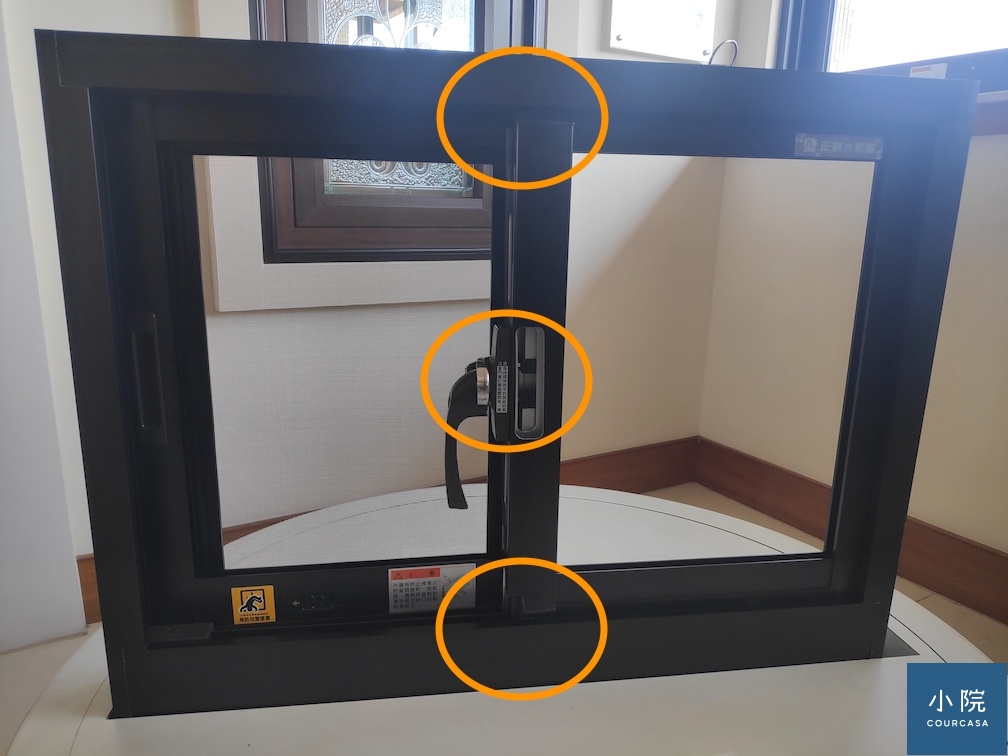

三點連動是這三點,這也是一般鋁窗最容易出現口哨聲、漏水的地方,圖片來源:宵曉院自攝

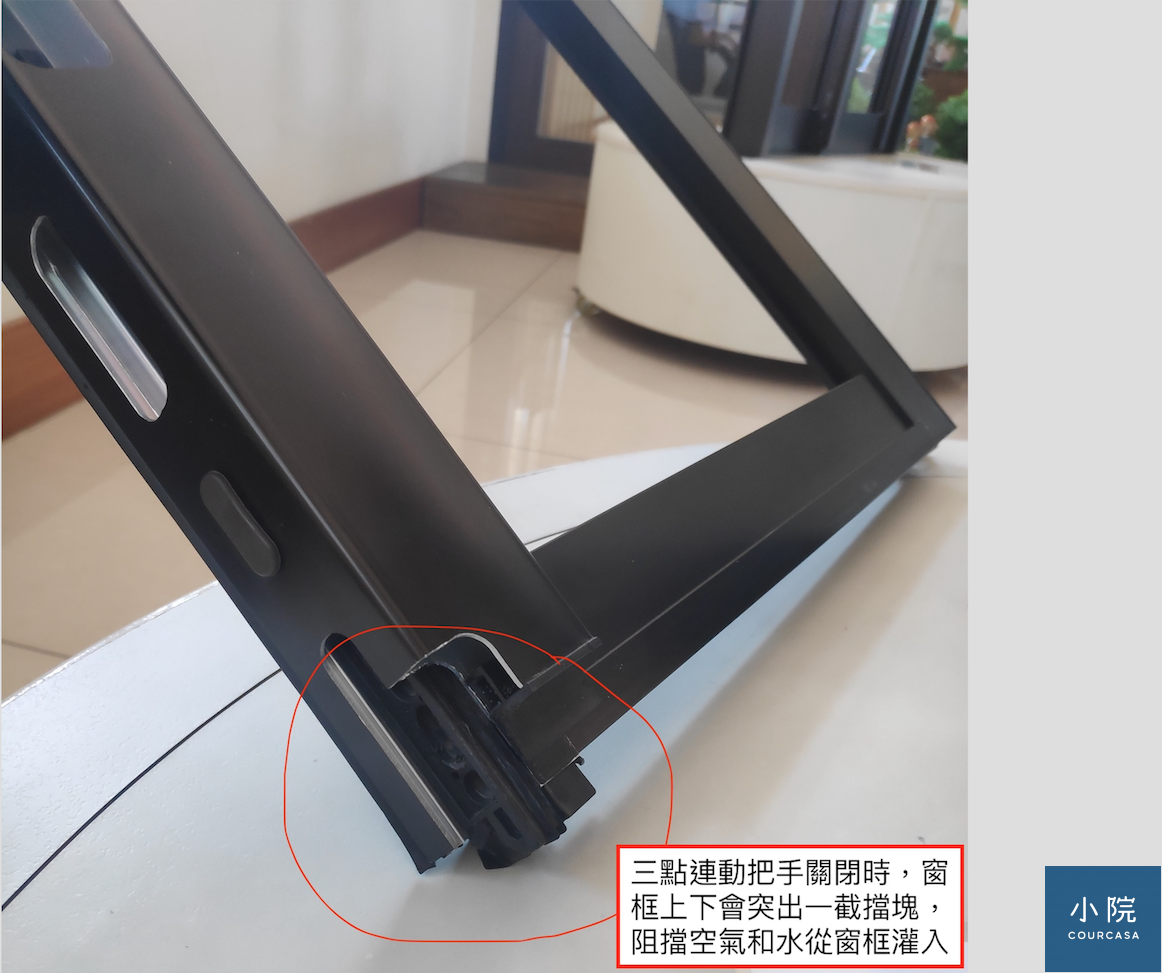

圖片來源:宵曉院自攝

目前正新、錦鋐會強調三點連動把手的好處,稱這樣的設計會加強窗戶的氣密和水密性。不過在實際的實驗報告中,有標配三點連動把手的窗,性能並沒有明顯的提升。

尷尬的是,連動把手需要透過齒輪調整擋塊上下突出的幅度,若調整得不好,太過突出或是不夠突出,反而會造成水氣密性能下降,若連動把手損壞,也需要拆窗才能更換把手,施工和後續維護較麻煩。

北區的立鴻實業有限公司表示:三點連動把手早期是由日本傳入的技術,透過連動堵住橫拉窗上下的漏水點,雖然有效,但容易因為安裝不良出現問題。現在的日系窗改良了這個設計,改用等壓設計來達到相同的水氣密性能,不再標配連動把手。

在市調中,鵝牌、亞樂美、優墅等品牌也有強調,近代的鋁窗,由於抽料精度提升,不需要裝設三點連動把手,也能具備好的水氣密性,窗戶的抽料厚薄精確度、組裝的精確程度,比連動把手更為重要。

空心夾層結構設計

鋁料基本上都是中空的,在空腔中多加一些夾層,會提升物理性能。原理跟一束普通吸管會比單一隻粗的珍奶吸管抗折相同。加強這個結構,鋁窗抗強風的能力會顯著的提升,用料也會多一些,只是外觀看不出差異,空心夾層鋁料如下圖:

這樣的空心夾層設計每家品牌皆不同,但空心設計較少的框料,師傅在使用上會"感覺較軟、易變形",外行則不好判斷。

一般的隔音窗會做自稱有雙空心設計,下圖是鵝牌,更強調有三空心結構,但"幾"空心的定義目前隨各家喊,沒有統一的標準,若很在意,還是去看風雨測試報告的抗風壓數值更直覺。

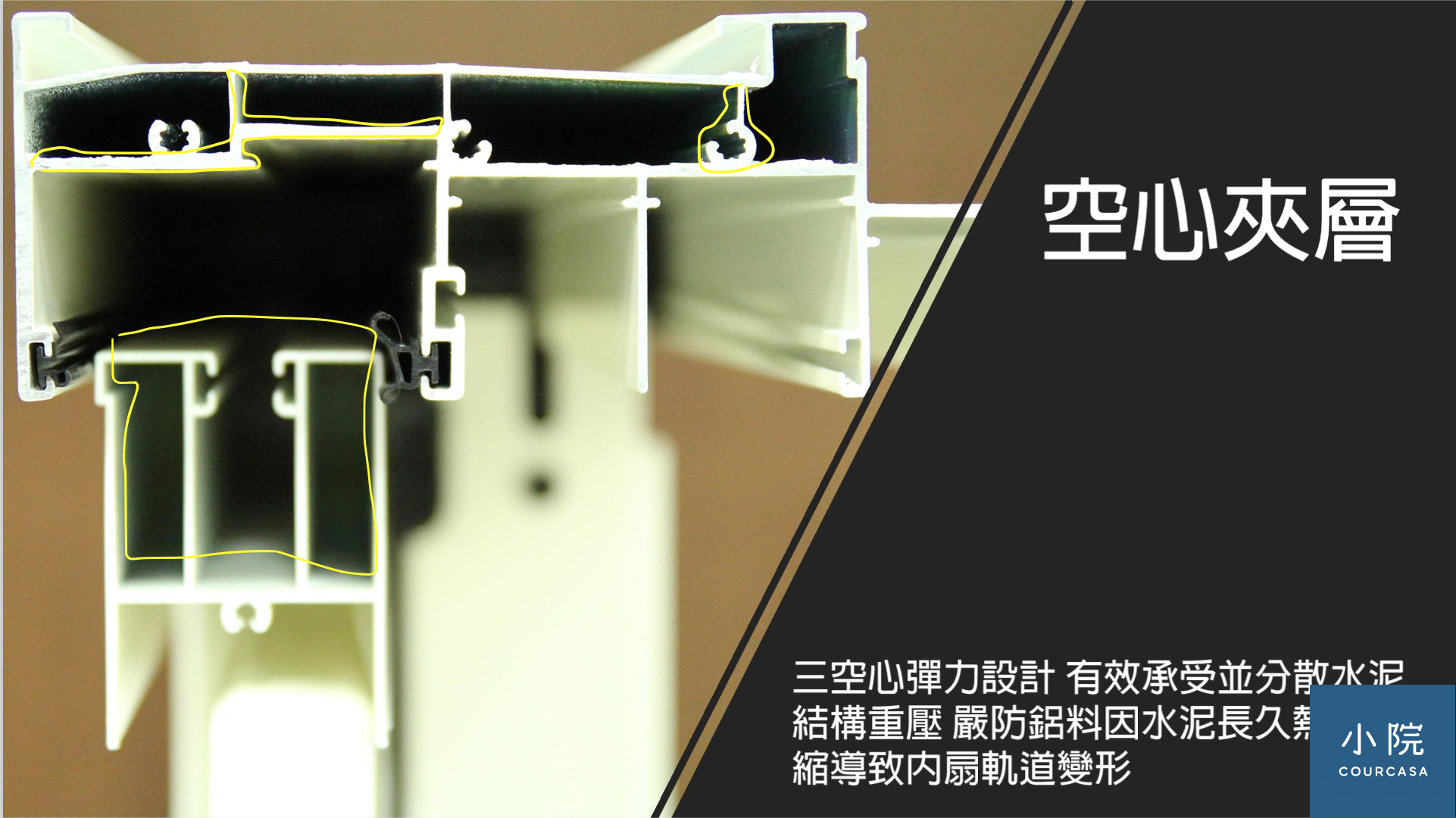

鋁框的橫切面,黃圈圈部分是額外多做的夾層,這類的夾層可以增加鋁料的抗折力,圖片來源:鵝牌
三階斷水設計

鋁窗的框是內高外低,這樣的設計能避免室內進水,若外框有水排出也會更容易,目前大多數品牌的下窗框多半會高於4cm。

除了高度之外,鋁窗業者還會設計一階一階的檻,讓大雨即使積存在外框裡,也要翻越幾階檻才有機會叩關。這種設計稱為三階斷水設計,大部分隔音窗和氣密窗都有。

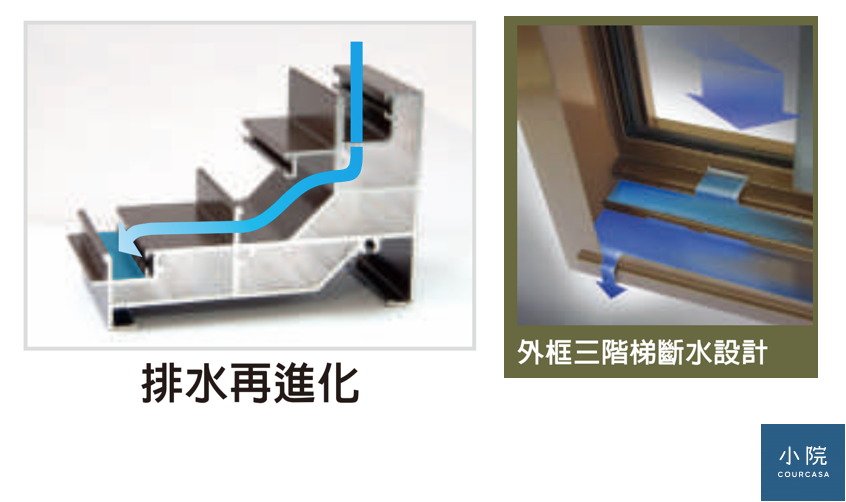

三階排水,分成窗戶玻璃外一階、斜坡排水一階、洩水的外框一階,圖片來源:正新氣密窗
