《達人專欄》颱風天,鋁窗玻璃破裂的原因探討與改善之策(下)

【窗裡乾坤】專欄  編者:左大鈞

至於,玻璃安裝時該注意哪些事項,才能避免玻璃因為撓曲問題而發生破裂呢?其實只要把握三個基本原則,就能有效降低玻璃因風壓過大而破裂的風險了;原則分述如下:

1.玻璃安裝在鋁窗時,在溝槽中應有適當的吃深,如此才能有較佳的穩固性;依CNS 3092的規範,玻璃在鋁框溝槽的吃深應有6.5mm,也就是說,玻璃的製作尺寸,應該比鋁窗的見光(實內、框內)寬、高尺寸各大13mm,這樣玻璃才算有足夠的吃深,也不容易因為撓曲現象,而導致吃深變淺,進而出現玻璃從窗框中脫落的問題。

要特別提醒,各家鋁窗結構設計不盡相同,所以玻璃溝槽的深淺度也會有所差異,因此玻璃量製時,仍需依據各家產品的溝槽實況來進行評估;此外,玻璃的量製尺寸,雖需考量到適當的吃深,但卻也不宜太過,否則玻璃尺寸太大,除可能造成無法套裝的情形外,玻璃如果與鋁框溝槽底部貼靠太緊(即「邊間隙」不足),則窗扇在拉動時,就容易造成玻璃與鋁框間的碰撞,並因而發出異音,甚至是損及玻璃的狀況。

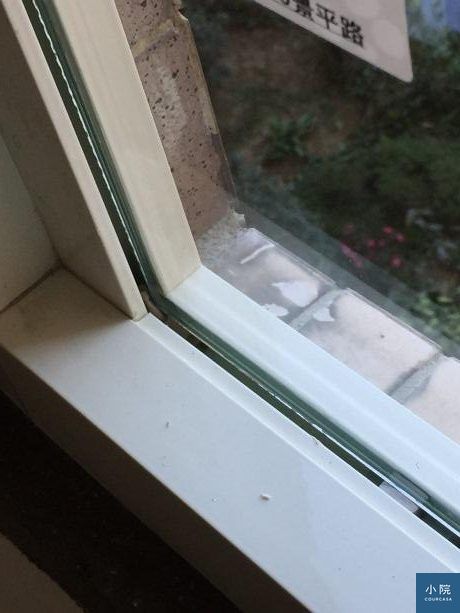

玻璃安裝在鋁窗溝槽內,應有足夠的吃深(6.5mm),如此才能避免玻璃在撓曲狀態下,發生玻璃脫落的問題。

2.玻璃套入鋁窗後,宜與溝槽邊框維持有2.5mm的間隙(即所謂的「面間隙」),如果選用的玻璃較厚而導致間隙寬度較小時,亦應以保留靠近室內側的間隙完整性為主,以確保玻璃能與位在室內面的溝槽邊框有著適當的空間,因為當風壓過大時,玻璃就會朝室內方向彎曲,這時玻璃的四邊就會向鋁窗室內側的邊框產生擠迫,如果玻璃與室內側邊框沒有適當的間隙,填縫的矽利康就會因為太薄,而無法提供適切的緩衝效果,一旦擠迫的力道超過玻璃所能承受的應力時,玻璃就容易發生碎裂的狀況;

此外,玻璃如能與靠室內面的溝槽邊框維持適當的間隙,也能抑制玻璃與室內面邊框間的「熱橋效應」,而達到降低來自玻璃的熱傳導效果。

要特別提醒,玻璃與窗框溝槽邊框的間隙,應填塞適量的橡膠墊塊,因為在間隙中填塞橡膠墊塊,此除具有穩固玻璃,避免玻璃傾斜與晃動的效果外,也具有抑制玻璃形變的效益;另外,針對面積較大的玻璃,或狹長式玻璃的長邊,橡膠墊塊的填塞間隔即需適度縮短,因為玻璃面積愈大或愈狹長,撓曲狀況就愈顯著,因此唯有足夠的橡膠墊塊,才能分擔受力,並達到控制玻璃形變的效益。

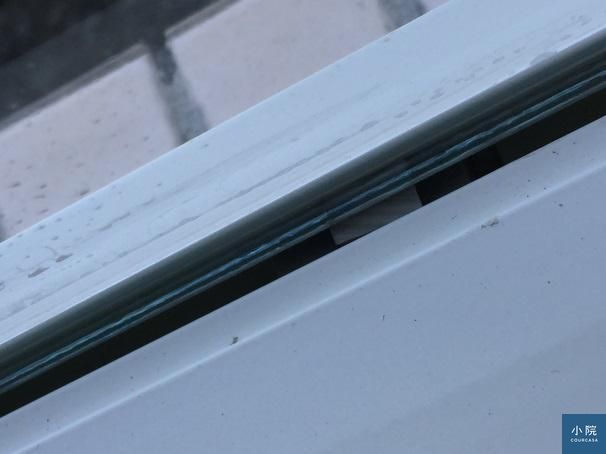

玻璃套入鋁窗溝槽內,應與靠近室內側的溝槽邊框維持適當的間隙,如此才能避免玻璃在撓曲狀態下,與邊框發生擠迫,而導致玻璃邊角受損。

3.部分窗種,如:推開窗、固定窗等,因為在玻璃安裝時,必須先將窗扇(框)上的可拆式壓條卸下後,才能進行玻璃的套裝作業,這個可拆卸的壓條會視工程的需要或便利性,而設計在室內側或是室外側;

如果壓條是設計在室內位置,則颱風侵襲時,或在有較大風壓的天候下,壓條就容易受到風壓擠迫的影響,而間接的受力,如果壓條的穩固性不足、變形而導致卡榫密合不良、未安裝妥當,或是矽利康黏合不佳,就容易出現喀、喀、喀的撞擊異音,或是壓條鬆動、掉落等問題,一旦壓條無法對玻璃提供足夠的倚靠,玻璃就容易發生脫落的情形。

因此,當玻璃在套入鋁窗溝槽,壓條並重新裝回窗扇(框)時,一定要確認壓條已確實緊固在窗扇(框)上,而輕拍壓條時,也不會有鬆動或掉落的情形;此外,壓條如果出現扭曲或準直偏差時,就必須進行調整、矯正或更換,以免壓條卡榫與窗扇(框)扣接不良而無法緊密結合,並出現穩固不良或鬆動的問題。

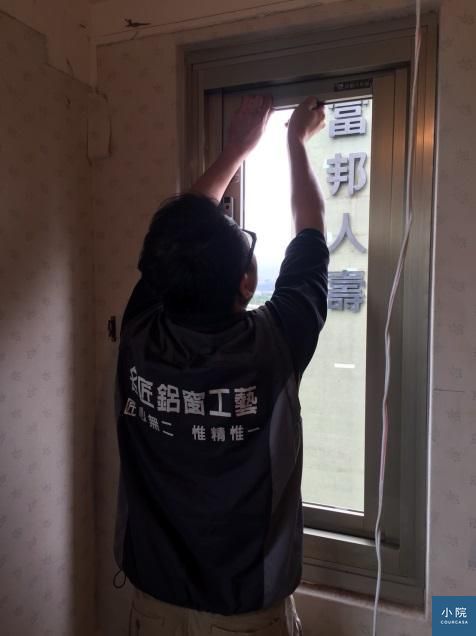

使用玻璃壓條的窗種,在壓條固定回窗框時,一定要確認壓條已確實緊固在窗扇(框)上,而輕拍壓條時,也不會有鬆動或掉落的情形。

編者的請求:尊重他人就是尊重自己,您對原創的尊重,就是我們願意分享更多知識的動力;如需引用或轉載本文,敬請註明文章出處,或以連結方式轉貼本文;感謝您!


《窗裡乾坤》專欄,撰文:左大鈞,FB粉絲專頁官網

簡介:名匠鋁窗工藝有限公司總經理,曾任正新精品門窗行銷、客服與業務主管、News 98新聞台「居家達人到你家」節目企劃製作、萬能科大業師。

我常跟人說:「無限大乘上零,永遠等於零;所以再華麗的裝修、再名貴的傢俱,如果沒有好的窗戶把關,所有價值都會大打折扣」,想想這幾年風災,許多家戶飽受漏水之苦,不就是這個道理嗎?期望「窗裡乾坤」的推出,能包羅各種大家所關心的鋁窗問題,進而讓大家能夠體認:愛家,就從窗出發。
