《達人專欄》鋁窗完工後,配件檢查與調整的必要性-2

【窗裡乾坤】專欄  編者:左大鈞

先前我們已跟大家說明為何鋁窗在完成安裝後,必須立即進行配件的檢查與調整;接下來,就和大家分享鋁窗主要的檢查項目與執行要點。

一、窗扇啟閉的順暢性檢查

(一)橫拉窗

  • 如果橫拉窗的窗扇出現拉動不順暢或有不正常的抖(震)動與異音時,可先檢查窗扇底部的輥輪是否故障或是輥輪未確實卡入窗樘的輪軌中(如果窗扇在關閉時,前後窗扇的疊合處出現有明顯的見光縫隙,表示窗扇輥輪可能未精準入軌),並再以中性潤滑劑,如:WD-40對輥輪機構進行清潔與潤滑。
  • 若窗樘上的輪軌有不正或是變形歪斜的狀況,也會影響到窗扇輥輪運行的滑順性,並導致窗扇在拉動時會有卡卡不順暢的問題;如窗扇的輪軌有明顯變形狀況時,即須以膠槌與墊木敲擊的方式來矯正窗樘輪軌的準直度。
  • 確認窗扇立料的上、下方封孔蓋(又稱為「座椅」)是否未裝妥當或有鬆脫的情形,以免其過於凸出並導致摩擦到窗樘,而影響到窗扇開啟的順暢性。
  • 如窗扇與窗樘橫料內的膠條,有出現過度磨擦的干涉現象時,可先檢查膠條是否有變形、鬆脫或膠條翼片內卡有異物,再以適用於橡膠的中性潤滑劑對膠條進行清潔與潤滑,以減緩因摩擦所產生的阻力。

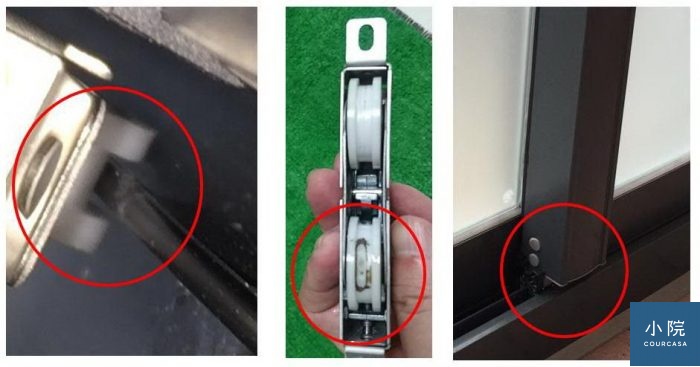

橫拉窗的窗扇輥輪應能在窗樘輪軌上順暢滑動(上圖左);由於有些鋁窗的輥輪材質較差,因此在搭配較厚重的玻璃時,輥輪的培林與軸承就容易出現損壞的情形,一旦輥輪損壞,也會影響到窗扇拉動時的順暢性,並損及窗樘上的輪軌(上圖中);窗扇立料的上、下方封孔蓋如果太過凸出或鬆脫,也會增加窗扇拉動時的阻力(上圖右)。

(二)推開窗

  • 如推開窗的窗扇有推動不順暢或發出異音狀況時,可先檢查負責窗扇開合動作的連桿機構是否卡有砂石或異物,並以中性潤滑劑對連桿機構進行清潔與潤滑,以增加連桿機構的順滑性。
  • 檢查窗扇是否端正,如窗扇出現下垂或上傾並因而摩擦到外框時,可利用調整連桿機構固定點的方式,來改善窗扇角度不正的問題。

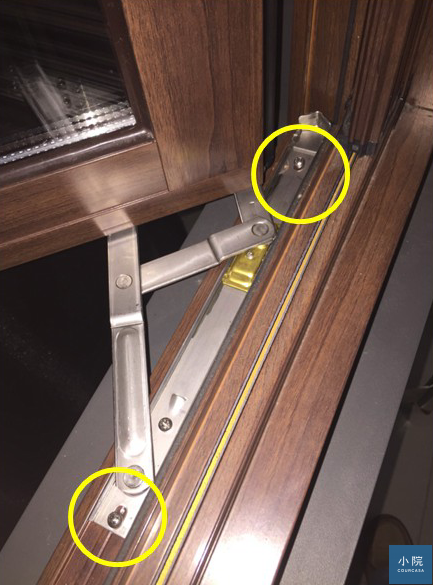

連桿機構除了影響窗扇推拉時的順暢性外,也影響著窗扇是否安裝端正;如果窗扇有歪斜的情形,可藉由調整上、下方連桿(圖中的黃圈處)固定位置的方式,來微調窗扇角度;惟因窗扇與玻璃有著一定的重量,因此在鬆動螺絲與稱脫窗扇時,一定要特別留意,以免發生窗扇掉落的意外,建議應由鋁窗專業技師來進行處理。
  • 如把手轉動時有過緊的情形,應確認連動桿上的受口與側逼塊是否位置適當,並可藉由連動桿受口或側逼塊位置的調整,改善把手轉動時的阻力;但要特別提醒,連動桿受口或側逼塊的功能在於緊迫窗扇關閉時的密合度,如果受口或側逼塊位置調整後,把手在轉動時出現有明顯的過鬆狀況時,即表示窗扇已無緊逼的效用,並恐將影響到鋁窗關閉時的氣密、水密與隔音性能。

二、橫拉窗內、外框的垂直度調整

  • 當橫拉窗的窗扇(內框)在完成玻璃安裝並套入窗樘(外框)後,即應檢視窗扇與窗樘邊支鋁料的垂直度是否處於平行的狀態;如鋁料的垂直度失準,將造成窗扇鋁料與膠條的密合度上下吃深不一致,而影響到水密、氣密與隔音的效能。
  • 如發現窗扇邊支與窗樘邊支不密合時,可先檢查窗扇的四角是否為90°直角;如非成90°直角,則應將窗扇取下進行調整。
  • 如內框四角均為90°直角,但仍有不密合情形時,則有可能是外框框體歪斜(可能原因為安裝時,基準線量測不確實,或外框變形所致)或內框左、右側輥輪高低不一致所造成;針對此種狀況,可藉由調整內框左、右側輥輪的升降(單邊具3~5mm高度調整公差),來改善內框與外框垂直度偏差問題。

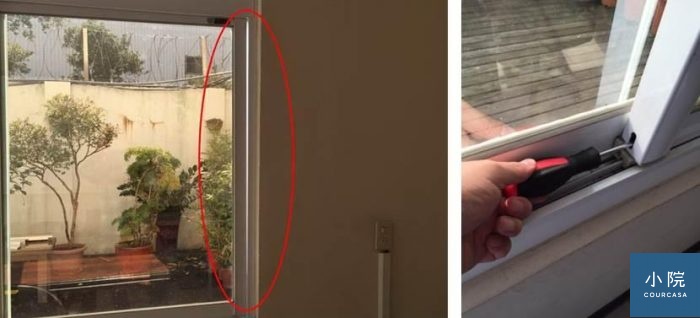

從窗扇(內框)與窗樘(外框)間的間隙是否上下一致,即可判斷窗扇與窗樘是否平行;如果窗扇與窗樘平行度不足,表示窗扇或窗樘有出現歪斜的問題,即會對氣密、水密與隔音的效能產生不良影響(上圖左);而針對窗扇或窗樘有出現歪斜的狀況,可藉由調整輥輪的升降螺絲(通常位在窗扇立料最下方孔塞內)來做改善(上圖右)。
