《達人講堂》橫拉窗8大漏水點,怎麼修/上篇

 《窗裡乾坤》專欄,撰文:左大鈞

一般來說,因為橫拉窗是走軌式的開啟方法,而且窗扇可以拆卸清潔或維修的,因此尺寸的容差裕度(就是所謂的阿縮比)通常會比較大,這也使得窗扇與窗樘間的密度會比推開式的窗型來得差一些。所以當有大雨來襲時,橫拉窗發生漏水的機率就會比較高,也會比推開窗來得嚴重。

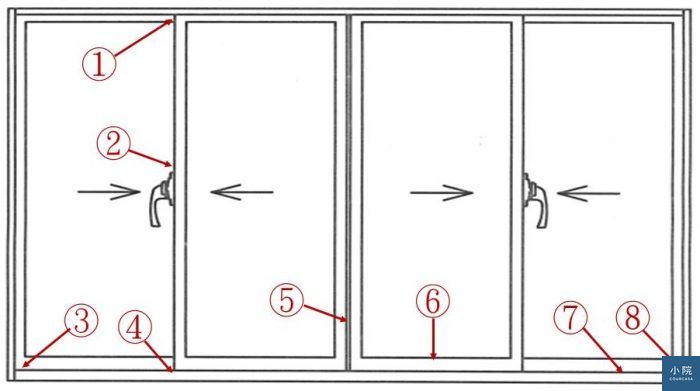

針對橫拉窗發生漏水的問題,該如何進行修繕呢?我們就依下列這張圖示所標出的漏水位置,整理出可能的漏水原因與可行的修繕建議,希望有助大家能夠用簡單的方法來修繕,不必再擔心求助無門或需要花大錢來更換鋁窗了。

此文圖片來源:名匠鋁窗工藝

由於橫拉窗所需的容差裕度較大,因此密合性較差,加上橫拉窗較適合作為落地窗型使用,使得其所需承受的風壓較大,撓曲現象也就更為顯著,而容易造成上圖這些標示位置發生漏水的問題。

①窗扇疊合料上方滲水

窗扇疊合料上方會出現滲水的問題,不外乎是止風塊未歸定位並緊固、窗扇間的膠條鬆脫或失效、窗扇疊合料間的密合度不良等原因;相關的修繕建議有:

a。檢查止風塊是否有歸位;如未歸位,則先將窗扇關閉後,再將止風塊推入至窗扇疊合料的內側,並以十字起子將止風塊的螺絲上鎖緊定(如下圖所示)。

b。如鋁窗配置有連動桿時,轉動把手並檢查連桿的上頂塊橡膠片是否與止風塊的凹槽密合良好(如下圖);如果連桿上頂塊未與止風塊凹槽密合,則可調整止風塊的前後位置,來改善密合度。

c。如果窗扇有歪斜情形,就會影響到窗扇的密合性,因此我們可以將窗扇推近至窗樘邊但勿靠上,檢查窗扇與窗樘間的縫距是否上下一致(如下圖);如果縫距上下不一,就表示窗扇有歪斜的情形,我們可以利用調整輥輪高度的方式,來矯正窗扇的垂直度,以改善窗扇與窗樘膠條間的密合效果 (上述的各種配件調整方法,請參閱https://goo.gl/PV52xw )。

②窗扇疊合料中間部位或是四拉窗型的碰支滲水

窗扇疊合料中間部位或是四拉窗型的碰支(出入口的對接鋁料)滲水的問題,通常是因為把手失去緊迫度的效果及疊合、碰支鋁料間的膠條失去密合性所導致,相關的修繕建議有:

a. 旋鬆窗扇把手、受扣片的螺絲,並微調把手或受扣片的高低或前後位置,以改善窗扇在關閉時的逼迫效果;或在受扣片的鎖舌上纏繞較粗的橡皮筋來改善窗扇間的密合度;亦可以調整單邊窗扇高度的方式,改變原本把手與受扣片二者間的位差(位置詳如下圖所示),達到緊迫的效果。

b。窗扇關閉時,如疊合、碰支鋁料間有見光的現象(如下圖),表示窗扇密合度有問題;如為膠條鬆脫、破裂、變形、硬化所導致密度不良,則建議更換膠條以改善密度。

③窗扇邊支進水:

窗扇邊支與窗樘的接合位置如果出現進水的問題,通常是因為窗樘的內側膠條出現變形、破損或硬化所造成;另外,窗扇框體彎曲變形,或是窗扇的側邊逼塊功能失效,也都會造成窗扇邊支進水的問題;相關的修繕建議包括:

a。檢查窗扇邊支鋁料的逼塊(下圖左)是否鬆動、變形或裝反,並確認窗樘內側用來頂迫窗扇逼塊的鋁材鰭片(下圖右)是否變形而影響到窗扇關閉時的內逼效果;針對此項問題,我們可以藉由窗扇逼塊位置調整、增加逼塊數量或是以膠槌矯正窗樘鰭片的方式來改善此接合位置的密合度。

b,檢查窗樘與窗扇邊支接合面間的膠條(下圖左為窗樘邊支膠條;下圖中為窗扇邊支膠條),如有變形、破損、硬化造成彈性變差的情形,可進行膠條的更換,或是以發泡膠帶黏貼於窗扇與窗樘的接合位置,來改善鋁窗關閉時的邊支密合度(如下圖右所示)。

d。檢查窗扇的垂直度是否偏移,並以調整輥輪高度的方式矯正垂直度。 (請參閱https://goo.gl/PV52xw)。

e。輥輪培林座如果露出太多(如下圖),會使窗扇出現上抬的狀況,並造成窗扇下支鋁材與窗樘的膠條吃深不足的問題,如此也會影響到水密的效果;因此,我們也可以利用輥輪高度的調整,來改善窗扇的上抬與密度不足的問題。

f。另外,窗樘上的輪軌如果變形(下圖左),也會導致窗扇輥輪無法在正常且準直的軌道上行走,當窗扇關閉時,因為輥輪會隨著變形的軌道外偏,因此就會影響到窗扇邊支的密合度(下圖右);如果窗樘上的輪軌(尤其是窗扇關閉時,輥輪所停放的相對位置處)有出現變形的狀況時,我們可以使用膠槌,或以墊置木塊敲搥方式,來矯正輪軌的準直度,以改善窗扇關閉時的邊支內逼效果。

(下篇,我們再來聊剩下5點如何做。。。)
