《達人專欄》鋁窗立框後,怎麼牆面看起來是歪斜不正的?

【窗裡乾坤】專欄 編者:左大鈞

許多老舊建築囿於當初興建時的工法與設備尚不完備,或是壁面的粉刷塗層厚薄不均,或曾經歷過較強的地震等因素,使得牆體多少會出現有斜傾或不平整的問題,而當這樣的老舊建築要進行鋁窗更換,並進行雷射放樣立框時,才驚覺到牆面與窗框有著嚴重的傾角情形,進而質疑究竟是鋁窗立框不正,還是牆面本身存在有歪斜的狀況。

鋁窗安裝後,卻感覺是歪的,這樣的斜傾狀況,可能是立框不正,更有可能是牆面本身歪斜所致,但因在視覺的主觀意識上,牆面為視覺的主體,因此許多人會直覺反應是窗戶不正所造成的歪斜。

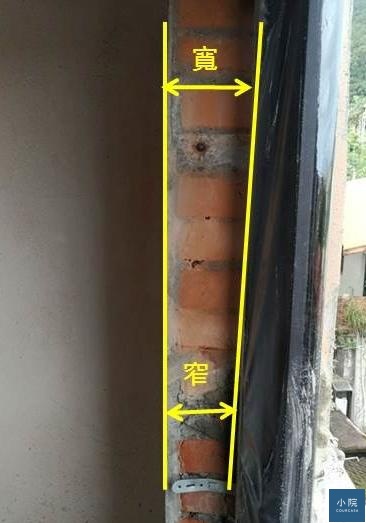

其實,在許多鋁窗安裝的實務中,常會遇到牆面傾斜的狀況,然而,為了讓鋁窗在安裝後,不會出現有歪斜不正的情形,並確保鋁窗的重心沒有偏移,而導致窗扇的密合度受到影響,或在日後因為受力不均而出現窗體變形的問題,因此鋁窗的安裝仍必須維持自身水平、垂直、進出面三項基準線的端正,而非以圬工牆面作為放樣的基準;但這樣一來,鋁窗雖然立框端正了,卻也使得鋁框與窗檯面之間的露出深度,出現了上下沒有等寬的傾角問題(如上圖所示),如果這樣的傾角狀況,是出現在室內側且狀況非常明顯時,就容易會有視覺不協調的突兀感,甚至是影響到裝修的美感;如果業主很在意這樣的傾角問題,建議可請木作師傅以板材來修飾傾角或牆面斜傾的問題。

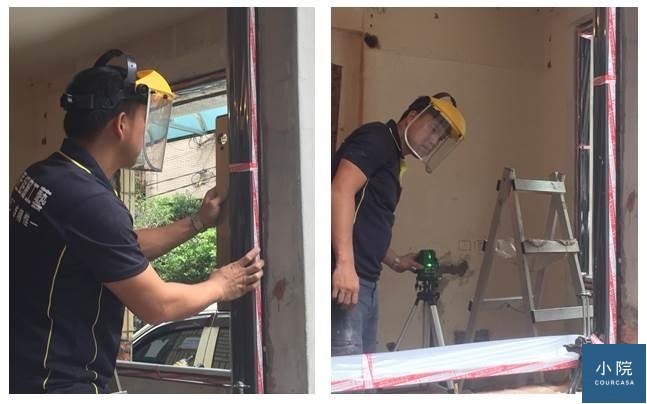

鋁窗立框時需以水平尺(上圖左)與雷射水平儀(上圖右)來確認窗框的水平、垂直與進出面三項基準線是否端正,如果立框不正,窗扇套裝時也會跟著歪斜,而窗體與玻璃的重心一旦偏移,就可能導致膠條受力不均而使氣密性變差;此外,窗體重心偏移也可能加劇鋁材的受力,日久之後也容易發生框體變形的問題。

至於,業主該如何確認牆面與窗框間的傾角問題,究竟是因鋁窗立框不正,還是牆面本身歪斜所造成的呢?方法也很簡單,可直接請包商以雷射水平儀來進行確認即可,或是自行使用水平尺來量測牆面與立框面的進出面基準線的準直度狀況,就可以確認傾角是因為立框不正,還是牆面本身歪斜所造成。

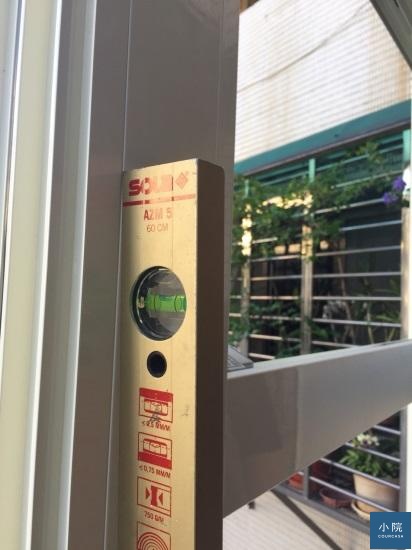

相較雷射水平儀的高價,水平尺的價格則較為平價,約百來元即可購得;因此我們自行購買水平尺,將其置放在面向室內的窗框面及牆面上,再確認水平尺的氣泡是否在標示區間內(如上圖),即可知道窗框與牆面是否有斜傾的狀況。

如果不方便請包商打雷射確認,而手邊也恰無水平尺可以使用時,則可利用另一種簡單的方法來進行驗證,就是在靠近牆面的邊角上方打上一根釘子,再掛上一條細繩(棉線、水線均可),或是可將細繩纏綁在尚未崁縫的窗框上沿,然後在細繩的另一端綁上重物,但勿垂放至地面,而使細繩因為懸吊重物而自然下垂,形成標準的垂直基準線,然後再以此標準的垂直基準線來與牆面與窗框的邊線進行比對;正常來說,牆面、窗框如果沒有歪斜,其邊線應與吊線完全平行才對,假使牆面、窗框的邊線與吊線的間距,出現有上下寬窄不一的非平行現象,就表示牆面或窗框存在著歪斜不正的問題,如此,我們也能據以確認傾角的成因是立框不正,還是牆面本身就有斜傾所造成。

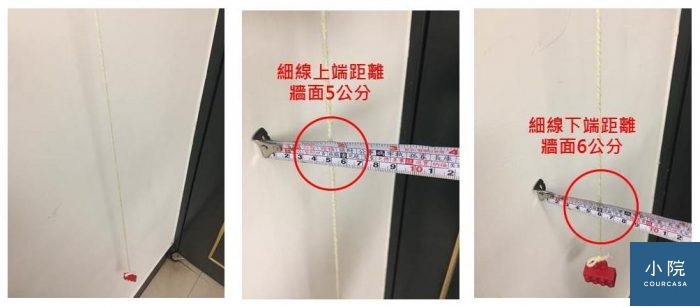

利用細繩(棉線或水線均可)捆綁重物,並使其自然下垂而形成的垂直基準線(上圖左),即可輕易地驗證牆面、框體是否有出現歪斜的情形,再以捲尺量測細繩上方與牆面的距離(上圖中),及細繩下端與牆面的距離(上圖右);如果細繩上、下方與牆面的距離不相同,及表示牆面可能有歪斜的狀況。在進行基準線比對時,應注意環境風勢是否會造成細繩的晃動,而影響到判斷。

  • 進出基準線的量測方法,係將水平尺置放在面向室內的窗框面及牆面上,再確認水平尺的氣泡是否在標示區間內(如下圖左),即可知道窗框與牆面是否有斜傾的狀況。
  • 垂直基準線的量測方法,則是將水平儀靠在窗框的左側或右側的邊支鋁料上,並確認水平儀的氣泡是否在標示區間內(如下圖中)。
  • 至於水平基準線的量測方法,是將水平儀貼橫向平貼在窗框的下支鋁料上,再確認水平儀的氣泡是否在標示區間內(如下圖右)。
