沒裝接地線,老公寓如何自救?



(這是8年屋齡中古屋的電箱,下方後排接綠色線的,即為接地線的端子台。接地線可讓用電更安全,每個插座都應接接地線回到總開關箱,但小心有的師傅會沒拉接地線。 )

(原文發表於2011年、2022年更新)

前言:講到電的部分,姥姥自己遇到有問題的不多,但在訪水電師傅的過程,倒真的聽到不少「問題」,所以這部分,是以水電師傅X有提的問題當引子

水電師傅M+X:

裝潢配電規劃時,很多人都沒做接地線。不接接地線,在漏電時,電沒地方去,會留在電器上,當你觸摸漏電的電器,會被電到。若有接地,可導電散去,觸電的危險較低。

這是30年老公寓2樓老家的舊電箱,右邊圈起來的地方是原師傅說,這就是接地線,但是後經達人指正,這不是有效的接地,此公寓看來並沒有做接地設計,也未在住宅內配接地系統,你看,這就是水電師傅不好了,我們問他可有裝接地線,他還說有啊,唉。


電線工法最常被「省略」掉的,就是接地線。

在總開關箱中,有一排接綠色線的銅排,即為接地線的端子板。接地線可讓用電更安全,每個插座都應接接地線回到總開關箱,但有的師傅會不做接地線。那結果就是達人們講的,可能會造成觸電。

現在新房子都有接地設計,所以一定要請師傅做接地線。不過法規是在民國88年才規定要裝3孔插座,設計師阿德說,前兩年,台電也沒有認真在管,較保險的說法是,民國90年之前蓋的房子,建案的住戶多半都沒拉進戶接地線。

最容易判斷有無接地線的方法之一,就是看插座。若是2孔,就代表沒有做接地線。

中性排與接地排相接

若建物沒設接地系統,那要怎麼做呢?因為一定要大樓有設計接地,家裡接接地線才有用,電才能導入地下。

當然,我們也可請水電師傅自己做接地,在總開關箱裝設接地線端子板,從中牽出接地線,較簡單的做法,是把接地線連結到總開關箱的箱體,但達人們也認為,這樣接地的效果也不是很好,加減有點效而已。

那到底該怎麼做較好?根據水電陳師傅表示,目前大部分的做法是(也是台電有公告的做法):

1。先確認老房子的配電箱內,接地排沒有接地入戶線

2。將中性排與接地排相接,可用8平方電線。

這是因為在電錶處,台電在中性排有做接地。不過達人們說這個也要看台電是否有好好做中性排接地,或者是否因年代久了中性排接地也失效了,也就是說可能只是「心理作用」的有效,不過既然台電公告如此做,我們就跟著做吧!

插座2孔要改3孔

除了接地系統,要接接地線的插座面板要3孔式的,2孔的是沒辦法插接地線的。接地線的線徑大小也要注意,配電技術士Monster與資深建築人CHan補充,15A無熔絲開關的接地線可以用1.6mm的;20A的則要接2.0mm的(註1)

註1:接地線線徑大小,會視過電流保護器的額定電流量不同而定,可參看電工法規第26條。

諮詢達人:設計師阿德、今硯設計、敍榮工作室。

以上就是最經濟省錢又有效的做法,後方再來討論其他接地做法。

插座電線 有接地的插座為3孔,要記得打開盒蓋,看一下後方是否有這三色的電線,綠色線即為接地線
加裝漏電斷路器

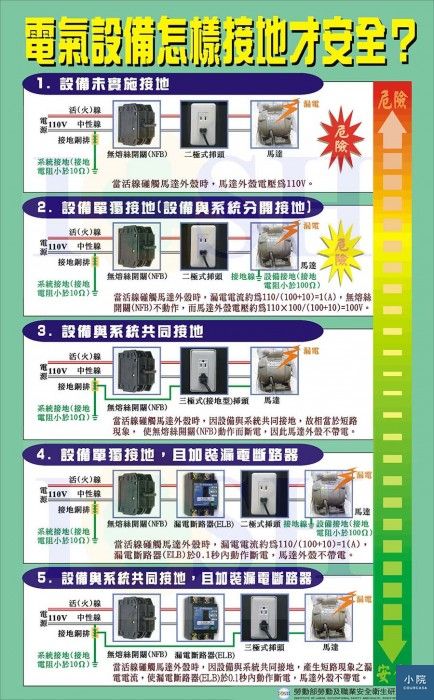

從下圖官方的解說也可知道,系統+設備接地+漏斷才是最安全的。有接地可讓電器漏電時,電流可導引至地下,人碰電器時不會被電到,而漏電斷路器則是「感知」有漏電而跳掉,讓電器不會一直在漏電。

那像老公寓沒有系統接地也沒設備接地,會有怎樣的結果呢?就是漏的電還是會留在電器上,等你碰到它時(就是你觸電時),電流才會導掉;但有接漏斷的話,會跳掉斷電,也就是我們最多會被電一下(0.1秒以下)。

不過也沒必要每個迴路都裝漏斷,一來是現今電器技術已很成熟,會漏電的真的不多;二是「優先做中性排與端子排短接」,這樣就很足夠了。

如何接地才安全。由勞動及職業安全衛生研究所提供;http://www.ilosh.gov.tw/wSite/ct?xItem=3630&ctNode=323&mp=11)


(201210補充)網友怡真以自家經驗提醒:我剛好上個月開始自地自建,特別去看了一下接地線,但可惜我沒看到接地線綁銅棒的情形,基礎已完成才去看.但水電工向我保證絕對是真接地,因為有綁四呎的銅棒,不是綁在鋼筋或根本沒綁.,因為有很多是假接地,為了省錢都不綁銅棒!

可參看接地的法規規定。


有關工法的部分,因為訪談的設計與師傅較多,加上姥姥年紀大耳背,可能發生專家說A,我聽成B,下筆時誤寫成C,但實際的做法應是D,因為從專家到姥姥都非常可能弄錯,也煩請各界專家指正,或大家一起討論,好的工法就能讓更多人知道。
