電線總論,要檢查年份

(2012年初稿,2021修定)

黑心電纜線

2010年9月各媒體都報導了查獲黑心電纜線的新聞,台南地檢署發現南投光洋電纜公司涉嫌生產銅線較細、絕緣皮較薄的黑心電線,易短路走火。更可怕的是,這家公司營業額高逾1億,且10年前就出貨,多流向裝潢、水電業,連台南地檢署的訊問室也被發現用了這批黑心貨。新聞可看這裡,連結新聞

每條家用的電力線基本都有政府把關,法規規定一定送檢。那黑心電線是如何到你家的呢?做了黑心電線的業者當然不敢送驗,有的則是想省下送檢的錢,於是就改以不必送檢的音響喇叭線的形式出貨。然後,經銷商再以低於市價1/3~1/2的價錢,賣給水電師傅。

有些不良裝潢水電師傅為了省成本,就買這種便宜的電線魚目混珠。

電線外觀長得像白扁線,上頭標示「AUDIO WIRE」或是「SPEAKER WIRE」(喇叭線),都不能用於居家裝潢。

來認識電線

電線從組成來看,電線=中心銅線(也稱為導體)+外部絕緣皮,其中會依銅線的數量又分為單線和絞線,單線就是一根實心線銅體(或稱單芯線、實心線),絞線則是多根銅體絞合而成。

右圖是單根銅體電線,左圖是多根銅體絞合的電線。圖片提供:太平洋電線電纜

居家場常聽到師傅說的2.0電線,就是單芯線,2.0的單位是mm,代表單芯線直徑,2.0電線常用於110V電壓的插座或燈具迴路。要注意的是,從民國110年3月起,新修正的「用戶用電設備裝置規則」,迴路導線的最小線徑,單芯線不得小於2.0,絞線不得小於3.5mm²,所以連接地線也要用2.0線了,能在2.0以下的只剩下燈具控制線。


第 十二 條 一般配線之導線最小線徑依下列規定辦理: 一、電燈、插座及電熱工程選擇分路導線之線徑,應以該導線之安培容量足以承 載負載電流,且不超過電壓降限制為準;其最小線徑除特別低壓設施另有規 定外,單線直徑不得小於二‧○公厘,絞線截面積不得小於三‧五平方公厘。


5.5電線則是絞線,由七股銅體組成。5.5指的是電線的截面積,單位為mm²,所以一般會叫「5.5平方線」。電線越粗,其可承載的電流量越大。每個線徑電線在不同電管中,會有不同的承載電流量。細節可再看這篇

5.5平方線就大多用於電壓220V的迴路,如冷氣、廚房大功率家電等處。雖然是常用於220V電壓,但像暖風機或洗碗機等設備,是110V但使用電流量較大時,也有機會用到5.5的線。

電線5.5mm² 是指絞線的截面積,電線2.0mm是指銅線的直徑為2.0mm。圖片提供:太平洋電線電纜
電線使用品牌與色調



電線品牌,在小院都要求用「太平洋電線電纜」,當然也有別的品牌,但太平洋的電線,說是2.0線徑,量起來就是2.0,而不是1.9,是品質良好的廠商。

從顏色上看,則有白(中性線)、紅(為火線,有電的)與像藍或像綠(當接地線)的三種電線。法規目前只有中性線規定一定用白色或灰色,其他全室統一即可。但一般接地線也已慣用綠色,只有火線的色調較不統一,紅線居多,但也有用黑色藍色等。

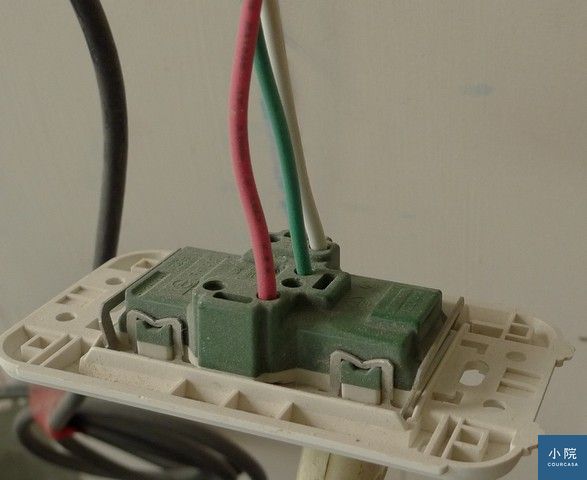

插座電線 紅線為火線帶電的電線,白色為不帶電的中性線,綠色為接地線。姥姥攝
合格電線怎麼看

看不出來吧,一條小小的電線上,會標示那麼多的東西。記得當水電送來電線時,把電線拿來跟此圖比對一下,就知道是否是合格電線了。

來解釋一下各圖樣的意義:

商品安全標章:電線是規定強制檢驗的商品,不管國內或國外來的電線,都需經過經濟部標準檢驗局,檢驗合格,就貼上「商品安全標章」。所以合格的電線「一定要有」這個安全標章。這圖樣後頭,會跟著一組標識碼,例如R41040,就是該品牌取得核準的登錄字號。

絕緣電線/電䌫標示記號:PVC外皮通過的標準記號,如通過CNS 679的電線,即標示IV;CNS 3301標準的電䌫,則標示VV或VVR。

電線線徑:2.0mm或5.5mm²

正字標記:若產品符合國家標準(CNS),且工廠也符合國家品管標準,就可在產品上印正字標記。這個標記不是每條電線上都有,若有當然就更好。後頭則跟著正字標記核準證書字號。

品牌名稱:太平洋、華新麗華等等。

出廠年份:電線製造年份。

年份最好3年內

「出廠年份」也很重要。一條電線的耐用年限約15~20年,就有些水電會買較老舊的庫存電線,或不知哪裡拆下來的老電線!電線最好是3年內的產品,當然1年內的更好。

(此文感謝敘榮工作室提供諮詢)
