小心,漏電斷路器被調包

  • 我很後悔

苦主:網友July

事件:我家是舊電箱換新,水電師傅說裡頭的無熔絲開關全會換新,我也是看他都換新了,但後來,有位懂水電的朋友來家裡,把總開關箱的門打開一看,才發現我家並沒安裝「漏電斷路器」。我其實根本看不懂什麼斷路器,但從頭到尾,我的水電師傅都沒說要用這個啊,唉,他是有比較便宜一點,但我也沒想到他會不按法規做事。

(廚房浴室等有水的地方都要裝漏電斷路器,我家的沒裝,我當時也不懂,就這樣交屋了。 圖片提供July)

總開關箱(或叫配電箱)的設計中,最常發生的問題就是「沒裝漏電斷路器」。作家張小嫺曾說:「世上最遙遠的距離,不是生與死,而是我就站在你面前,你卻不知我愛你。」啊,真是令人心酸的句子。姥姥覺得裝潢也是一樣,對一般人而言,真的是很遙遠的距離,就像網友July,師傅在她面前換料,她也看不出來。

不只July,另一篇姥姥轉貼的配電箱照片,也被今硯設計的張主任捉包:「這個配電箱好像沒裝漏電斷路器。」文章見刊後,也有一堆網友來函,他們家的都沒裝。

漏電斷路器,又稱漏電開關。在總開關箱裡也是一身黑的傢伙。有不同的規格,現在巿面上多用ELCB(Earth Leakage Circuit Breaker),是漏電+過載/短路保護二合一型,當它測到有漏電時,就會跳掉。家裡有系統+設備接地+漏電斷路器,是對我們最佳的保障。可參看下方及職業安全衛生研究所提供的解說圖。

((圖說:漏電斷路器上方有個測試按鈕(紅圈處),色彩標示視各品牌不同而定,可測試漏電跳脫功能是否完好。  姥姥攝)) (漏電斷路器上方有個測試按鈕(紅圈處),色彩標示視各品牌不同而定,可測試漏電跳脫功能是否完好。 姥姥攝)

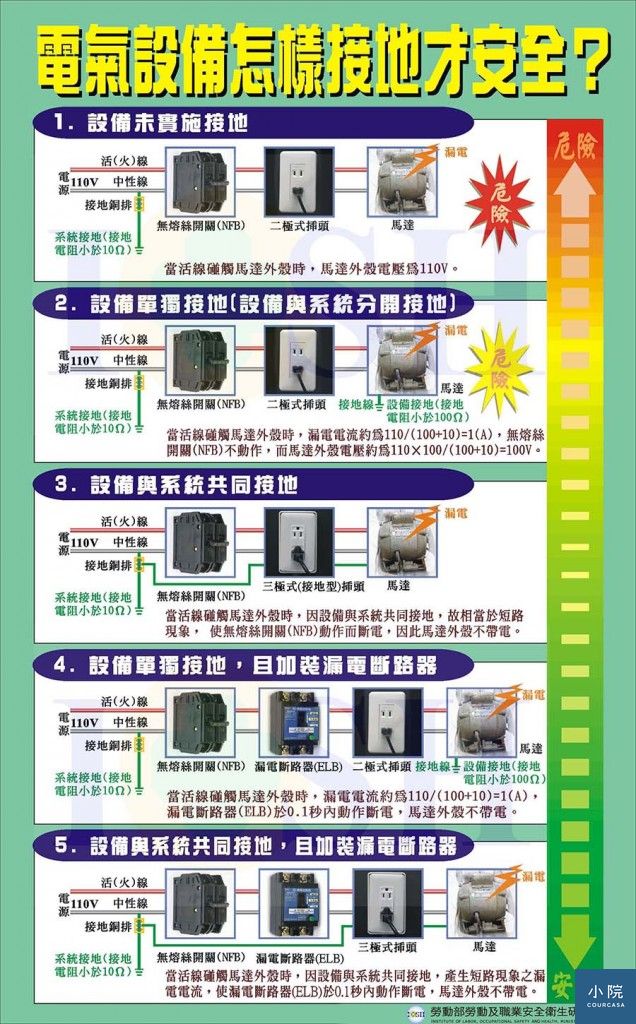

如何接地才安全。由勞動及職業安全衛生研究所提供;http://www.ilosh.gov.tw/wSite/ct?xItem=3630&ctNode=323&mp=11) 如何接地才安全。由勞動及職業安全衛生研究所提供;http://www.ilosh.gov.tw/wSite/ct?xItem=3630&ctNode=323&mp=11)

姥姥書上介紹過漏電斷路器的樣子,許多網友也來信追問:「這個師傅也說是漏電斷路器,但長的跟書上的不一樣。」是滴,漏電斷路器有許多款式,限於書上的版面,我只介紹新型中最常見的。敘榮工作室拍了一張照片,除了ELTB,也有傳統型的(像下圖),為 ELB 純漏電保護型 (Electricity Leakage Breaker)。

(左為二合一型的漏電斷路器,右為傳統ELB型漏電斷路器。 圖片提供:敘榮) (左為二合一型的漏電斷路器,右為傳統ELB型漏電斷路器。 圖片提供:敘榮)
要裝在哪個迴路

插座附近有水的,如廚房流理台與水槽下、浴室、陽台等處,該迴路都要裝漏電斷路器。另外像電熱水器等用水器具,也要裝漏電斷路器。

電工法規第59條,截錄跟住宅有關的第六點,第七點,第八點與第十二點。

左列各款用電設備或線路,應按規定施行接地外,並在電路上或該等設備之適當處所裝設漏電斷路器。

六、住宅、旅館及公共浴室之電熱水器及浴室插座分路。 七、住宅場所陽台之插座及離廚房水槽一‧八公尺以內之插座分路。 八、住宅、辦公處所、商場之沉水式用電設備。 一二、由屋內引至屋外裝設之插座分路。

一個漏電斷路器約400、500元,無熔絲開關約100元左右,有的水電師傅為了省成本,應該裝漏電斷路器的地方不裝,反而用無熔絲開關替代,這也是網友July家裡被黑的地方,因兩者長得很像,這部分要小心別被調包了。

漏電斷路器比無熔絲開關大顆,上方也有個測試按鈕,按鈕上會有個色塊,各品牌用的色彩標示不同,這按鈕可測試。所以水電撤場前,一定要把自家的總開關箱打開來看看,確認有裝漏電斷路器。

(上面那顆是漏電斷路器,比無熔絲開關大顆,上方也有測試鈕。) (上面那顆是漏電斷路器,比無熔絲開關大顆,上方也有測試鈕。)
砍價前先講好規格

雖然是電工法規規定(法條請看下方)要裝漏電斷路器,但也有師傅委曲地說,是屋主殺價殺太兇。。。。。;ok,又回到老問題了,姥姥一直跟大家說過(我知你們也聽煩了,原諒一下老人家又要碎碎念):不能亂砍價啊。談價格之前,一定要先把規格寫出來,建材的品牌、型號都列出來,不然就會像練七傷拳那樣,傷了別人,也會傷了自己。

但也有些狀況,不適合裝漏電斷路器,請看這篇文章。

漏斷也要搭配有接地較好,可看這篇文章。

(原文發表於2011年)

下一頁為網友與水電師傅Monster Power 的留言,討論了業界的一些現況與難處。。。。


以上文章已改寫收錄至【這樣裝潢不後悔】(按這可連結博客來書本網頁),若覺得姥姥寫得還可以,可買本回去好好研究,裡頭有更多的工法與圖解照片。

有關工法的部分,因採訪的設計師與師傅較多,姥姥年紀大耳背,可能發生專家說A,我聽成B,下筆時誤寫成C,但實際的做法應是D,從專家到姥姥都可能弄錯,煩請各界專家不吝指正,大家一起討論,好的工法就能讓更多人知道,在此也舉杯謝謝願意分享的達人們。


網友Ian Hakka:早上工頭及水電工都說現在一般住戶是沒在裝漏電斷路器的,說它是很敏感的,如裝在浴室,就會常跳電,所以就拒絕我的要求。請問,真的是國家法規有規定要裝嗎?

姥姥:是的,電工法規,第59條第六點,第七點,第八點與第十二點。

(電工法規)左列各款用電設備或線路,應按規定施行接地外,並在電路上或該等設備之適當處所裝設漏電斷路器。

一、建築或工程興建之臨時用電設備。 二、游泳池、噴水池等場所水中及周邊用電設備。 三、公共浴室等場所之過濾或給水電動機分路。 四、灌溉、養魚池及池塘等用電設備。 五、辦公處所、學校和公共場所之飲水機分路。 六、住宅、旅館及公共浴室之電熱水器及浴室插座分路。 七、住宅場所陽台之插座及離廚房水槽一‧八公尺以內之插座分路。 八、住宅、辦公處所、商場之沉水式用電設備。 九、裝設在金屬桿或金屬構架之路燈、號誌燈、廣告招牌燈。 一〇、人行地下道、路橋用電設備。 一一、慶典牌樓、裝飾彩燈。 一二、由屋內引至屋外裝設之插座分路。

一三、遊樂場所之電動遊樂設備分路。

大環境的無奈

Monster Power :電工法規、屋內線路裝置規則,依據規定來做得沒幾個,因為規範很多,相對成本、工時提高,利潤減少,直接反映在客戶身上,客戶又會說為甚麼比行情貴,客戶會哀哀叫………..

姥姥,一桌四椅 :我想問一下,一般新增迴路如果把NFB換成漏電斷路器,一顆多300~400元,算400好了,那一個迴路就再加價,工是一樣的,料的成本原本就應是屋主付;我覺得若講清楚,屋主應會付錢吧,還是說,依照你們的經驗,屋主還是不肯付?

Monster Power :依我來說只要是潮濕處所我就會安裝NVB開關,並向屋主說明原因,即使比一般的NFB貴一點,在安全考量上屋主都會接受。

有個問題就是大多電工都不會去計算!有些做法在法規上是OK的可以節省成本,大家都這樣做!所以多數電工也依據所為的〝經驗值〞去做,有些該照規定做的,但大家都沒做,所以他也跟著沒做,這就是所謂〝施工行情〞吧!

姥姥,一桌四椅:嗯,我也有發現,我一提問題,師傅也會回覆「大家都這樣做」,可見,很多都並不知道為什麼要這麼做的原因吧

Monster Power:有人問我一天行情?我說2500!他回答你做的工比別人細,結果價錢都一樣!我又說一天3000呢?他回答台北沒這個行情辣。我說工法程序才是影響價錢主要原因,料的成本比重不高,太平洋2.0mm電線,在台北跟高雄會差500塊嗎?

昨天去看了一個案子,26坪公寓先前水電電力重配報了十萬,屋主問我更換一個總電箱含無熔絲開關要一萬六嗎?我也說差不多行情吧!屋主和水電談,想了解為何一個匯流排總電箱要16000〈P數估價單沒寫〉水電說因為我只幫客戶做最好的!最後談不下去,水電轉頭就走,丟下一句話!嫌貴….就去找別人做……….。

後續向屋主說明現在幾乎沒人再做橫式電箱了,多是匯流排電箱,因為施工方便,總開關二次側到分路開關使用匯流排附載電流較高,也不需人工配線。我只說現在大家都是這樣做………..

姥姥,一桌四椅:一個總開關箱的舊換新,目前我這有的估價單行情是5000~16000(16~18P),之前有屋主來哭訴的,報價都在7000元以下,但幾乎9成的估價單上,材料的等級或如何做,全部都沒寫,那消費者怎知用的是什麼料或什麼工呢?尤其是工,一個電線如何接在端子上,竟也有許多師傅亂亂接;但一般屋主卻不懂,我覺得若屋主能懂能判斷,很多人應該是願意多花個5000元的。

我也覺得好的水電師傅一天2500~3000元,是很合理的價格啊,師傅沒有勞健保,也沒有退休金,不能用一般上班族來看,好的師傅還會幫你算迴路數(這個是大多的設計師及師傅都不會的),好的師傅原本就該多付點,可惜業界沒有一套評估的機制,厲害的師傅被埋沒在茫茫大海中,然後也被價格的紅海策略追殺,我覺得這是業界最大的問題

Monster Power 所以有人說市場沒行情!我一直認為有實力的師傅是不會怕你問。用料實在依規定做賣的是專業,這是一般客戶是看不到的,客戶只會看到估價單上的總價,但這種人不多!因為〝工地文化〞泥作師傅會告訴你為什麼要打那麼多的溝?木作師傅會哀說管子這樣跑她不好做,最重要的是老闆會說沒利潤!人際關係沒打好,漸漸的就沒人PA工作給你,有人是靠這一份薪水養家,不像我只是為了自己的堅持在水電界遊走,讓自己可以挑客戶也是不錯,我只說我的價錢不一定比別人低,不過我可以坐下來和客戶談,了解客戶的需求,不過在工地討生活的人,下班後還有幾個有力氣這樣做的?

以後可以帶著我重重的工具書到客戶家去計算,他就會知道他花的錢去哪裡了!但也要他願意聽…………….@@

Wang Ch:感謝姥姥為大家提供寶貴實用的訊息.

姥姥說的真貼切. 水電工程.這一行業…不僅僅是提供業主一個良好的用電保障.. 水電工程是一種良心事業..服務事業. 水電工程每一位執業人員..就是要有良好的專業技術.為業主服務 所以估價..材料品質重要.施工技術更重要… 一分錢一分貨..售後服務更重要哦. 祝福大家都能找到好的水電工程人員….
