水電的角兒:無熔絲開關

(總開關箱中黑黑的那支,就是無熔絲開關,或叫無熔絲斷路器。 姥姥攝) (總開關箱中黑黑的那支,就是無熔絲開關,或叫無熔絲斷路器。 姥姥攝)

好,裝潢中最難懂的就是電路工程,為什麼難懂,就因為有許多仿若古代埃及文的專有名詞。但其實,它們也沒那麼可怕,就像史瑞克有顆善良的心一樣,它們也會帶著無辜的眼神說:妳可以再靠近我一點。

我們就先靠近那個叫「無熔絲開關」的傢伙好了。無熔絲開關,也稱無熔線斷路器,又叫NFB(No Fuse Breaker),會英文的也叫它Breaker、會台語的則稱「不累尬」,反正都是指總開關箱中黑黑的那東西,有個可以扳動的開關。

無熔絲開關主要功能是當電線短路或用電量超載時,它會「跳脫」,這可以保護我們,免於電線走火。不同品牌的品質也有差,根據設計師及工班的經驗,無熔絲開關第一次短路跳電後,品質較不好的自此就常「自動」跳電,那好的就較穩定,不會亂跳。

無熔絲開關是發展成熟的產品,敘榮工作室表示,大部分品牌在品質上都ok,北部材料行常見的品牌有士林、東元、台芝,南部材料行常見的有順山、松下、台芝等。器材可以自己買,但姥姥覺得太麻煩,還是請師傅買即可,但一定要註明品牌與規格。因為無熔絲開關各品牌間也有些價差,有些人砍水電的費用砍得多了,師傅們就從這些建材省點錢。

(2017年補充)無熔絲開關上會寫幾個數字,AT/20A,AF/50A,IC /5KA,分别是什麼意思呢?

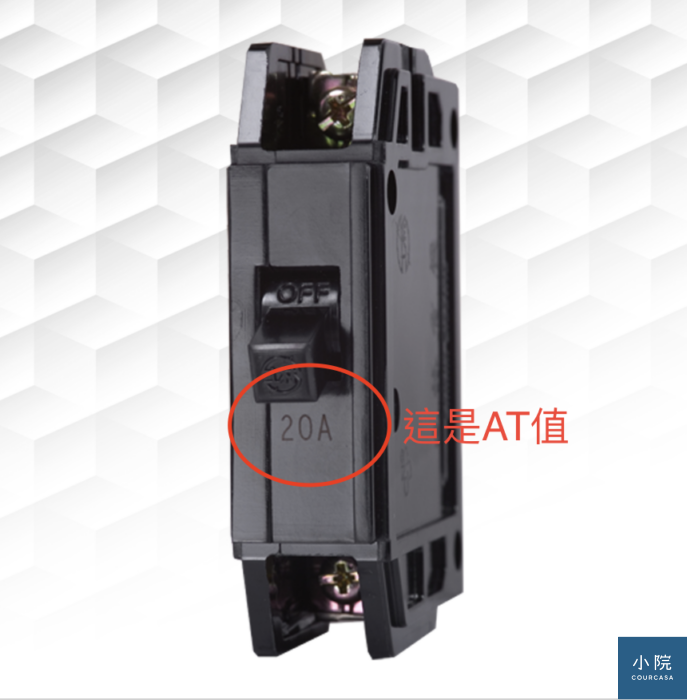

額定電流(rated current,以AT表示):就是我們一般說幾安培的breaker,就是指額定電流AT,表示超過這個安培數值後,機構會跳脫。常見規格有15A、20A、30a、50a、60a、75a、100a。

框架容量(frame current,以AF表示):為要燒壞這整顆開關的框架,所需的安培容量,所以AF要比AT大,通常是50a,100a,200a。

額定啟斷容量(Interrupt Current,以IC表示):單位為kA,表示當發生短路時,可安全地切斷短路電流容量,且不傷及本體的瞬間最大承受電流容量。通常是5ka,10ka。


NFB跳掉時怎麼辦

跳掉時,不用太緊張,也不用立刻打電話給水電師傅。因為水電師傅來你家,也是做個簡單到你自已在家就可以做的動作。

當NFB開關跳掉時,扳手會在中間的位置,這時先將扳手切向OFF位置,在回切到ON位置,即會讓NFB回到正常偵測狀態。

(這就是無熔絲斷路器的「全身模樣」,上方會印上產品名稱與產品合格標誌。) (這就是無熔絲斷路器的「全身模樣」,上方會印上產品名稱與產品合格標誌。)
(合格產品會為正字標記CNS標章。) (合格產品會為正字標記CNS標章。)
(有個箭頭的圈圈為商品安全標章,合格的無熔絲斷路器也得有這個標章。) (有個箭頭的圈圈為商品安全標章,合格的無熔絲斷路器也得有這個標章。)

(原文寫於2011年)


以上文章已改寫收錄至【這樣裝潢不後悔】(按這可連結博客來書本網頁),若覺得姥姥寫得還可以,可買本回去好好研究,裡頭有更多的工法與圖解照片。

有關工法的部分,因採訪的設計師與師傅較多,姥姥年紀大耳背,可能發生專家說A,我聽成B,下筆時誤寫成C,但實際的做法應是D,從專家到姥姥都可能弄錯,煩請各界專家不吝指正,大家一起討論,好的工法就能讓更多人知道,在此也舉杯謝謝願意分享的達人們。
