水電圖1:插座開關簡圖如何畫

水電圖內容

基礎水電圖包括插座圖、開關圖、燈具控制迴路圖、給水圖、排水圖等。在比較大的坪數或有做智能居家者,還會再出專圖的弱電圖、單線圖等。

一般居家在30坪左右,電路配置不會太複雜,通常會把插座開關一起畫,好處是這兩者常放在同一處,同圖較方便看。

素人畫圖最常見的問題,就是將插座開關與燈具控制迴路這三者,都畫在同一張圖上,這樣不好,太複雜了,反而不容易看清楚。

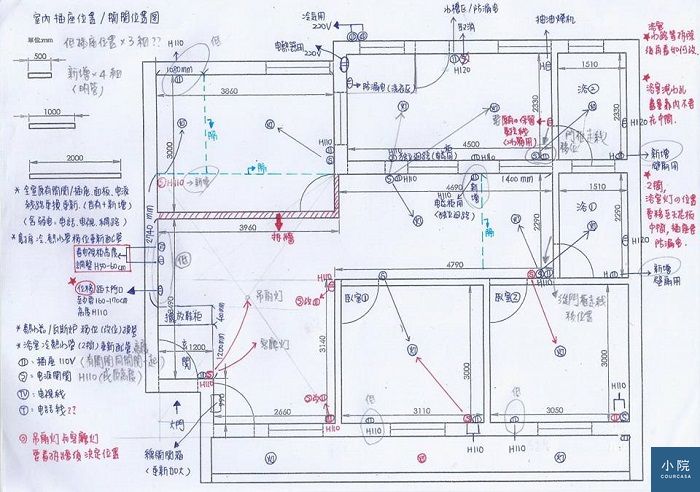

這是會員繪製的插座開關與燈具控制迴路圖,圖文都非常詳細,但會不易閱讀。建議插座開關為一張圖,燈具開關迴路畫另一張圖。

一張圖面有幾個部分:

  1. 平面圖:是本體最重要的格局配置中的細節;
  2. 圖例:說明這張圖中的符號代表的意思,也會包括數量與高度等資訊。
  3. 附註說明:因字較多,比較像是寫給做設計或工管自己看的,以免在放樣或驗收時遺漏。要預設師傅是不看的,這樣比較貼近實務。

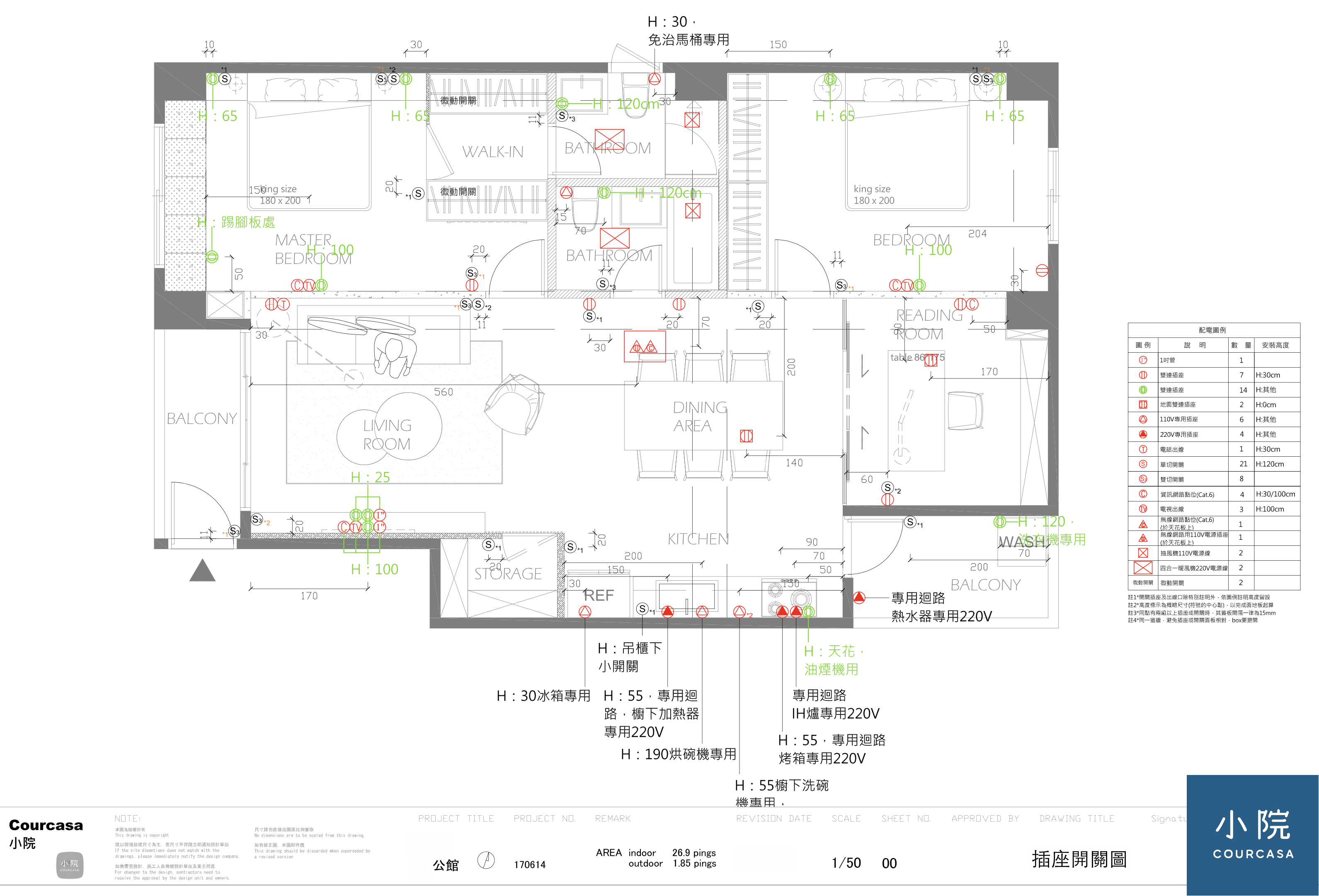

  4. 圖框資訊:寫明此張圖的功能,如插座配置圖或地板配置圖,另外也說明圖面編號、比例大小,以及設計者自己的名字等。
圖例

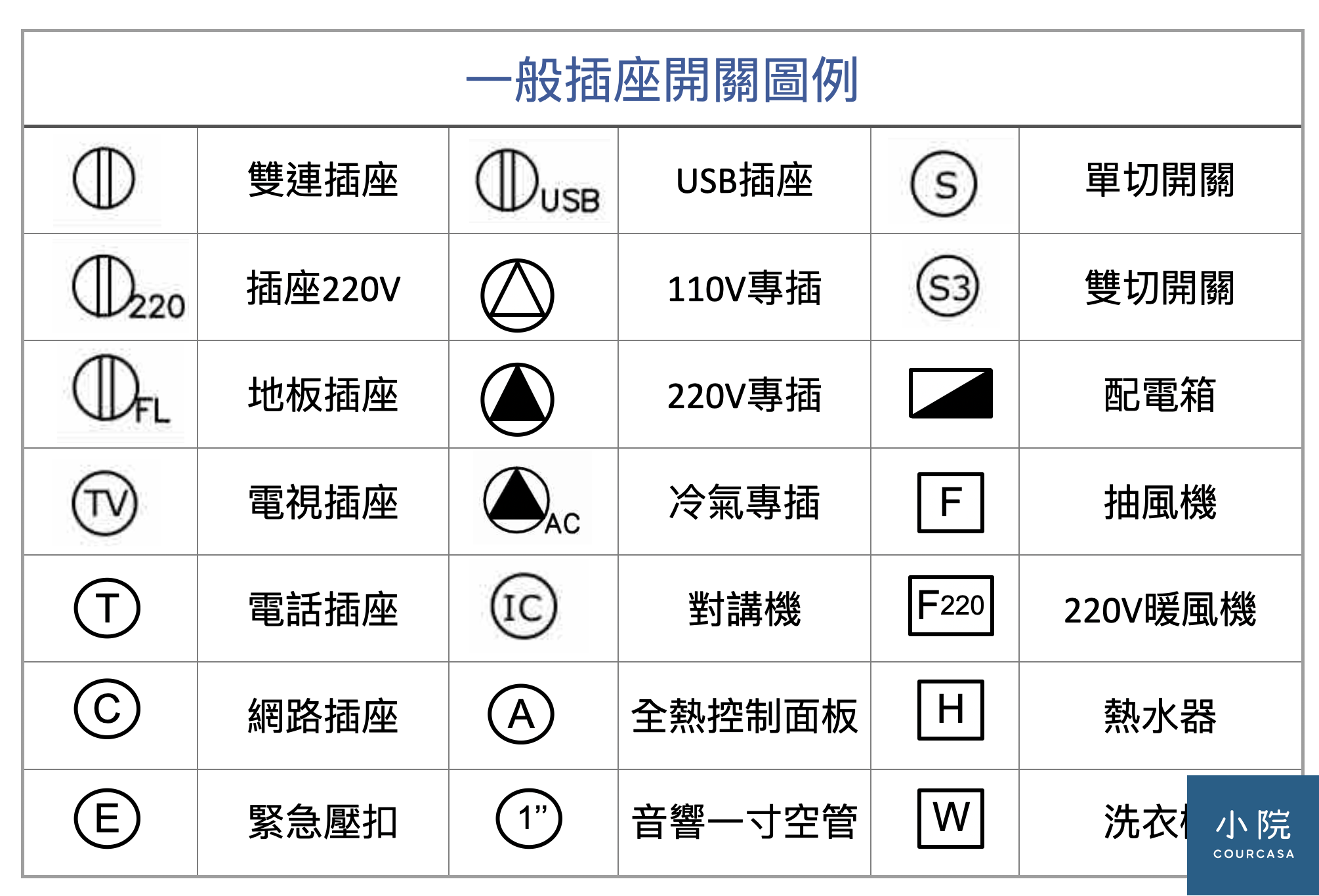

以下先附上圖例,常用的插座與開關符號。手繪的時候,照著圖形畫即可。若發現想畫的插座開關沒有在這裡頭,不用擔心,也可寫中文的。例如畫個圓,寫上「監視器」,水電師傅就會知道這裡要放個監視器。

附註:此為一般常用符號,非公共工程規範。
圖例通常會放在本體圖旁,左右兩側。
附註可寫注意事項

先說好,凡寫字的部分,師傅不一定看,還是要講給師傅聽,這樣日後較不會有爭議。若是素人自己畫設計圖者,姥姥提一下,最好是畫完平面圖>標出家具位置>再來標開關插座。如此可減少工程中改動插座位置的次數。

  • 若沒有寫高度者,依圖面標示:一般牆面插座是高30公分,開關是110~120公分,其他的插座最好不要在圖例中寫,而是要寫在圖面中,因為師傅還要看圖例與圖面兩邊核對,會增加看錯的風險。
  • 開關插座面板的「離完成面地板」的高度,要註明「對齊點」是對面板中央、上緣或下緣,全室統一也會讓師傅較好做。
  • 面板對齊點最好是也當成某種高度的參考線,例如半牆高是110,就可定面板下緣線在110公高。
  • 同一道牆,為讓隔音好,兩面相對的插座或開關要錯開,不要在同一直線上。
  • 現場放樣後,工管師要進行核對。

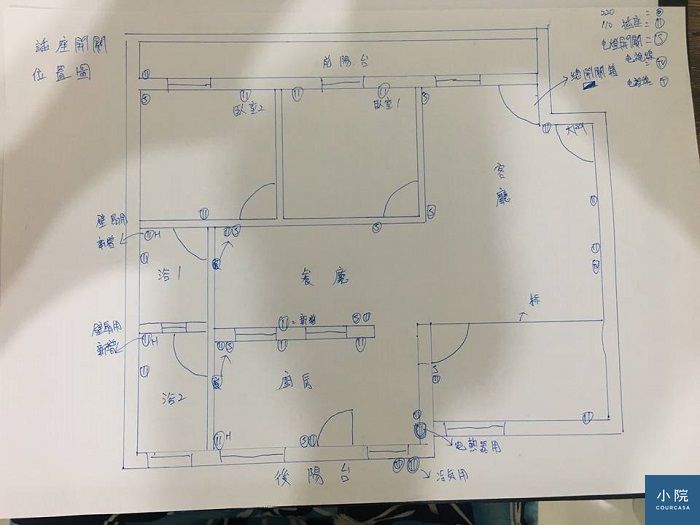

會員手繪圖範例
艾會員提供。這是水電師傅根據需求繪出插座配置圖

想知道設計簡圖如何繪製,能讓工班師傅看得懂?可報名【小院講座:如何設計與工程發包】,由設計師JOY主講。


關於雙連插座,網友補充:Yu Fong

關於插座的叫法要注意,一般師傅或設計師會稱「雙插插座(如下圖)」叫雙聯插座,但去建材行買料時,出線盒也有分單雙聯。一般常見的壁面雙孔插座是「單聯雙插附接地」,雙聯是指兩排出線盒插座的那種。
雙插插座
單聯出線盒
雙聯出線盒
