水泥粉光地板的缺點

被包裝成很有人文品味的水泥粉光地板,也有許多缺點,或許也不能說缺點,而應叫特點,因為就有人喜歡這些特點。姥姥也得再次強調,水泥粉光地板為什麼多用於商業空間?就是它本身並不是個精致的建材,它很粗獷,而且「是人類很難掌控」的一種建材。

即使是所有的工序都照著「公共工程施工規範」走,水泥地板仍會開裂或不平整、變黑。若你無法接受水泥本身的特質,就不要選水泥地板,因為你會跟泥作師傅吵個沒完(因為能細心做好泥作工序的師傅,真的不多啊,有的話,也很貴),而且沒錢還有許多替代方案,像塑膠地板,也是不錯的選擇啊。

日久一定會裂。

這個大特色是一般人比較不知道的,有的屋主還以為是偷工減料,不是的,這是水泥的特性,不必經過地震,就會裂給你看。不過,水泥易裂,8成的原因是工法未貫徹。有時是因水泥砂配比比例不對、攪拌不夠均勻,或打底層的結合面施工不好,或水泥與砂的配比不對,才會造成水泥裂。

樂土成大昶閎公司郭文毅博士也補充,台灣做裝潢多在趕工,水泥未噴水養護,並且等乾28天以上,也是造成裂的原因。若是每個施工步驟都做徹底,水泥就不會裂得太厲害。

不過最可怕的事情是,就算以上工序都做得好,也未必不裂,但機率可降低,或者裂得不會那麼粗,裂紋會細一點。

日久一定會起砂。

水泥砂表層會一點一點的掉砂,這現象叫「起砂」。裂縫大一點的,裡頭的砂就會出來。另一種起砂指的是「起灰」,就是摸一下表面,手就是灰白的。光腳走,腳底就會有層灰。這一樣是水泥比例不對,或表面粉光未夯實的結果,非常常見,應是手工鏝刀無法避免的。但姥姥訪不少屋主,對此都不介意,因為量也不多(除非真的工很差),大多不會影響到生活。

日久一定會變色。
設計師連浩延解釋,水泥會跟原本存在的東西起化學反應,幾年後局部就會出現變黃。
紋路無法複製。

水泥是少數幾種不受人類控制的建材之一,水泥與砂雖是照比例調出來的,但每次出來的樣子紋路都不一樣。就是說你看他現在長得像大仁哥,但在你家卻可能變成劉德華。有的白色會多點,有的黑色會多點,甚至黑色聚在一起,會有點醜。雖然無法複製同樣的紋路出來,但從另一個角度來看,這也代表你家有獨一無二的地板。

表層不能要求太細致,也不會太平整。

水泥是種粗獷的建材,是靠師傅用手工將水泥砂漿抺在地上,再用鏝刀修飾,很難達到非常平整。若工藝好的,粉光層是可以較光滑,但也還是摸得到水泥的粗質地。媒體報導「纖滑如絲」的觸感,大概只有頂著妹妹頭的安藤桑做得到,台灣連一級工務所都不是每次都能成功。

泥作李師傅表示,若希望表面再光滑點,則可在粉光層完成後,等乾,再打磨一次。或者加入金鋼砂、嘰哩石等增加表面硬度,不過要再多點費用就是了。硬是設計吳透則建議,最後粉光時多灑點水泥粉,確實鏝平,也能讓表面更光滑。

不過因為近幾年又出現新建材:無縫礦物質塗料無機質防護系統,礦物質塗料是外觀上類似水泥,但特性上好掌控多了,施工也較容易,甚至能達到「纖滑如絲」的表面,這個在後面章節來介紹。


會員經驗

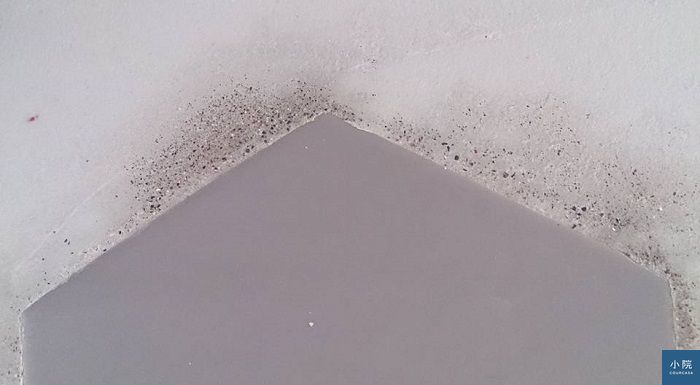

Karen家在磁磚和粉光地板交界處,出現粗糙沙礫和沙礫孔,但這也屬於正常現象:

Karen提供 Karen提供

水泥粉光,磁磚硬是設計小透表示,用水泥砂漿一定會有此狀況,最後鏝光階段可以多灑些水泥粉加強,但無法保證不會出現這樣的砂礫孔。例如在水泥粉光地面嵌銅片,過程有撒水泥粉,但仔細放大看仍有沙礫孔:

小透提供 小透提供

大家也看了這些文章
