瓦斯管怎麼選材質+偵測外洩,不是靠「超流切斷器」

2016年初稿,2022年修改

瓦斯管有標配材質嗎?

會員Hsiaowen Lin問:
請問這種瓦斯管是合格的嗎?(我家是天然瓦斯)有CNS合格的會直接標示在管子上嗎?煩請解惑,謝謝~
設計師說,這是林內瓦斯爐原廠附的,他有看廚具師傅安裝。但我們還是要求要換成不繡鋼網包覆的瓦斯管了!因為娘家也是前一陣子換瓦斯爐,但她們找的師傅就是用不繡鋼網狀包覆的瓦斯管。
本來以為不繡鋼網瓦斯管已經是新安裝款的基本配備了,看到白管我只能說要更小心謹慎才行。
註:業界稱為「鋼絲橡膠管」

會員Hsiaowen-Lin‎提供
會員Hsiaowen-Lin‎提供,白色瓦斯管。
會員Hsiaowen-Lin‎提供
要求換成這種

設計師孫銘德:附上瓦斯器材網頁參考

  1. 我的想法是…加裝「超流量控制閥」比選什麼高級管要重要,畢竟瓦斯管被咬破的機率太低,就算真的被咬破,超流量控制閥也會動作關閉。
  2. 無論什麼管,先選符合D33D77  CN9620的管子,因為一般廚具廠商,真的不太注意瓦斯軟管的材質,真的溝通不良,自備管吧。

瓦斯軟管該裝哪一種?

根據欣欣天然氣公司的定檢業務張先生說,瓦斯軟管若選用鋼絲橡膠管,通常是為了保護裏頭的橡膠材質不被老鼠咬破;但此類軟管的風險是,年久橡皮老化變硬、有裂縫時,難以目測或用肥皂水檢測到破孔,因此若非營業餐廳、或家中沒有老鼠問題,使用橡膠材質軟管即可。

換管可趁廚具公司定檢時更換,找天然氣瓦斯公司來換也行,但欣欣和大台北天然氣公司換瓦斯軟管,都只採用一條600元的日製膚色橡膠管(這價錢是政府限定的價格上限,所以每家都比照辦理),標配為4尺或6尺,因建築法規規定瓦斯軟管長度不得接超過180公分。

找水電行換管也行,但張先生建議要找有特定瓦斯技術士執照的水電師傅比較安全。

網路上有些米白色的軟管,是因材質有抗UV成分,多用於戶外接到熱水器端使用。室內廚具爐台接天然氣硬管這段,多半不會被陽光曬到,沒用到這種規格也無妨。


什麼是超流量控制閥?

裝超流量控制閥是增加哪部分的安全?專做瓦斯相關器材的「統領工業公司」、品保部門的蔡先生先釐清幾個觀念:

  1. 居家使用瓦斯最安全的方法,不外乎瓦斯使用完畢、關閉瓦斯/天然氣閥開關;接受瓦斯公司、瓦斯爐和熱水器公司定期免費檢測。
  2. 不是加裝任何超流控制閥、偵測器、安全考克等,就能保證絕對安全。

然後我們來看幾個重點配件的功能及配置原則

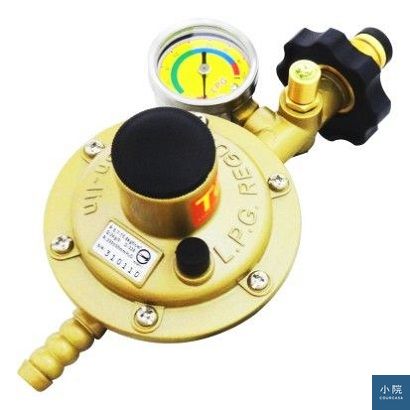

Q2快克超流自動切斷附錶型,圖片來源:統領工業
Q2快克超流自動切斷附錶型,圖片來源:統領工業
一、家用桶裝瓦斯

蔡先生解釋,「超流自動切斷器」只用於桶裝瓦斯,家用天然氣的住戶並不會看到這個。要注意:所謂超流切斷,非指瓦斯外洩時就自動切斷瓦斯輸送。

這設備是在瓦斯被咬破、剪破,或銜接口整個脫落時才會切斷的,而有些超流自動切斷器有加裝的附錶(如圖有指針的配件),只是指示桶裝瓦斯還剩多少量,實際上這些配件,都沒有所謂「偵測瓦斯有無微漏」的功能。

他比喻「其實瓦斯裡加的臭氣濃度高,通常聞到時,逸洩的微量瓦斯濃度還不比臭氣高,就像看到閃電,過一段時間才會聽到雷聲。通常聞到臭氣時,就會關閉瓦斯,或檢測哪裡漏瓦斯。」

除非你裝瓦斯偵測器,而且在瓦斯配管上加裝遮斷閥,才有『偵測到瓦斯、自動阻斷瓦斯輸出』的功能」蔡先生說:「但誰都不能保證機器永遠不故障、指針都不會有誤差,最保險的方法,還是我一開始說的關掉瓦斯的習慣。」

桶裝瓦斯輸出壓力,R280就夠用

覺得新瓦斯爐的火焰沒有「轟轟叫」好像不夠力,請廚具公司調整時,有些安裝人員會建議更換桶裝瓦斯的調節器,將輸出壓力從R280升到R500(R指出口壓力)。但蔡先生認為不妥。

「這其實是使用者錯誤要求、安裝人員又未善盡專業說明的雙重錯誤」,一般家用瓦斯爐搭配桶裝瓦斯R280輸出壓力就夠用了,加壓提高瓦斯輸出量、讓火焰增大,其實外溢的瓦斯量更多,不要說浪費瓦斯了,其實也增加使用風險。

那天然氣管線會不會有輸出壓力過高、瓦斯超量的危險呢?

答案是,天然氣輸出壓力統一由天然氣公司控管,通常只有壓力太低(例如同棟大樓大家同時開始煮晚餐、洗澡時,低樓層用戶會覺得瓦斯不夠力),不會有超壓狀況。

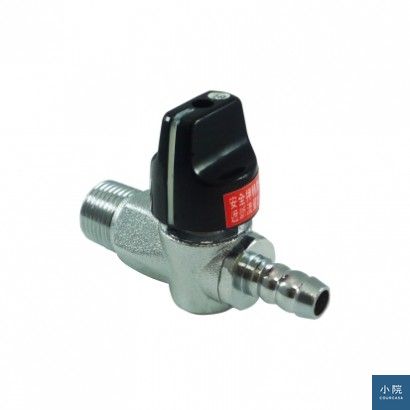

超流量安全考克,天然氣配管專用
超流量安全考克,天然氣配管專用
二、家用天然氣

上圖「超流量安全考克」專用於天然氣配管住戶,通常裝在硬管接塑膠管處一顆、熱水器接天然氣管處一顆,以便分流控制。它的功能是:天然氣量突然超過設定值時,安全考克機械會自動彈跳阻斷輸送,例如:熱水器用到13公升以上的容量,但仍配流量2.1的安全考克,開熱水點燃熱水器時,一瞬間輸送的天然氣量衝過安全考克,就會突然跳掉。

蔡先生反倒建議,家裡換13公升以上熱水器時,安裝人員其實有責任檢查天然氣配管用的超流量安全考克,是否適用熱水器、需要改換流量3.6的規格。

(註:流量2.1、3.6,是指每小時通過2.1公斤的單位量)

綜上所述,桶裝瓦斯用的超流切斷器(也有人稱超流安全閥等名稱),天然氣用的超流量安全考克,促使它們發揮「遮斷」作用的,是瓦斯流量氣壓超過該配件設定的數值。但當管路中某處瓦斯外洩時,整體流量並不會超過它們預設的數值上限,瓦斯仍會持續輸送。

有哪一種設備,是可以偵測到空氣中有瓦斯外洩,發出警報甚至自動關閉瓦斯來源嗎?

有的,我們來看下一頁。



偵測器+遮斷電磁閥

要達到「空氣裡有瓦斯或一氧化碳外洩,瓦斯源頭就自動切斷供給」這功能的,得靠瓦斯/一氧化碳偵測器(這兩者偵測的氣體不同喔)+瓦斯遮斷電磁閥這組系統。

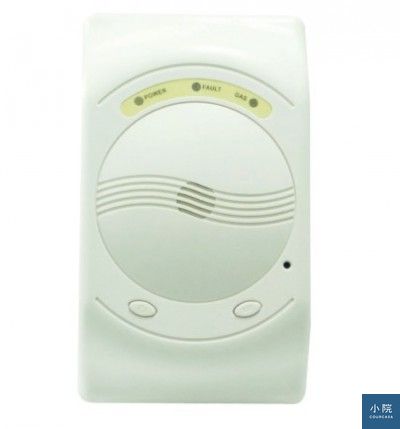

瓦斯警報器,可搭配瓦斯遮斷電磁閥,圖片來源:陸泰工業
瓦斯警報器,可搭配瓦斯遮斷電磁閥,售價3700元。圖片來源:陸泰工業

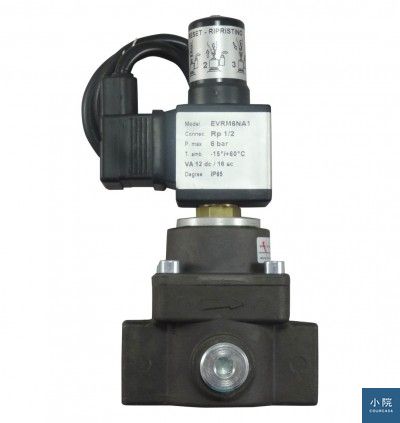

瓦斯遮斷電磁閥,天然氣、桶裝瓦斯皆可用,但安裝位置不同。
瓦斯遮斷電磁閥,天然氣、桶裝瓦斯皆可用,但安裝位置不同,售價10000元。

根據台灣區瓦斯器材工業同業公會研發中心的黃組長解釋,這組系統的運作原理在於,警報器感知到空氣中外洩的瓦斯氣體,發出警示燈和警報音。若還有連動遮斷電磁閥,則在警示過後,透過線路輸送訊息到電磁閥,使它跳動關閉瓦斯輸送路徑。

如此家中有人時,看到警報器響就會先關閉瓦斯源;家中若無人,就能避免瓦斯持續溢散到有氣爆危險的濃度。

標準安裝位置,天然氣和瓦斯桶用戶不同

天然氣和瓦斯桶的液態瓦斯不同,天然氣比空氣輕,容易往上飄、聚集在天花板附近;液態瓦斯比空氣重,慣性是往下積沉,會聚集在地面附近高度。按此原理,黃組長建議設備安裝位置不同:

1。天然氣用戶

◆ 瓦斯警報器/偵測器:要裝在瓦斯器具附近,半徑8公尺以內,例如瓦斯爐、熱水器(若在半戶外的陽台則無妨),或廚房移位後、延長的瓦斯管路徑上。安裝位置最好在天花板上,或離天花板不超過30公分的牆面。

◆ 瓦斯遮斷電磁閥:裝在天然氣計器表出口附近。才能達到,屋內任何區域偵測到瓦斯外洩、源頭就統一切斷的安全功能。

2。瓦斯桶用戶

◆ 瓦斯警報器/偵測器:裝在瓦斯器具附近,也包括瓦斯桶,半徑4公尺以內。安裝位置要靠近地面,離地不超過30公分範圍內牆面上。

◆ 瓦斯遮斷電磁閥:裝在瓦斯桶鋼瓶上開關閥附近。

仍需定期檢測維護

警報器和電磁閥雖是接家用電,不必擔心電池用罄失效還不知,但任何機械仍有使用年限,時間久了怕偵測敏銳度降低。黃組長建議每年檢測一次,通常安裝後會附贈一小瓶氣態瓦斯罐,檢測時對準警報器噴灑、測試是否按規格運作(閃警示燈、警示音等)。或者,撥打火機但吹熄火焰,這樣微量的瓦斯也能檢查警報器功能。

不過,也有人覺得偵測器+電磁閥的費用不便宜,若不安裝,有其他方式可檢測瓦斯有無外洩嗎?

有喔,黃組長也教了兩招簡易檢測法:

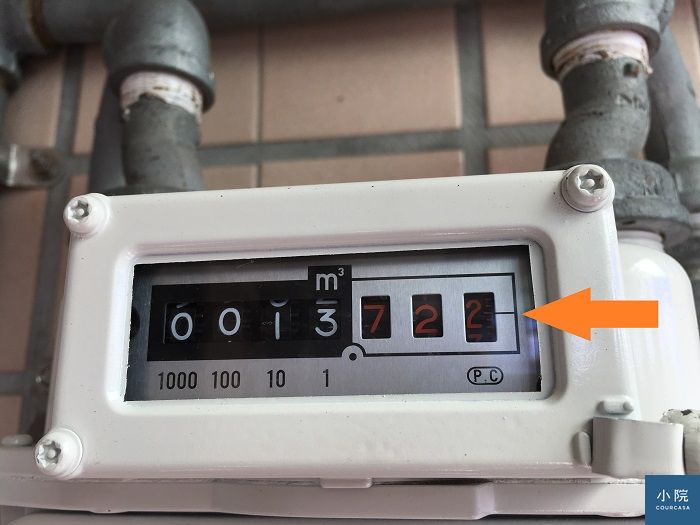

1。天然氣用戶:白天出門前,替天然氣計數器拍一張照,紀錄下方圖片橘色箭頭指的刻度位置。幾個小時後,也許下班回家了,這期間家中沒有使用瓦斯,再來看計數器最後那一格是否移動了。

如果是很明顯的移動,代表家中瓦斯管路有某處微微外洩,要找廚具廠商(檢查瓦斯爐)、熱水器廠商或天然氣公司來檢修管路。

紀錄最右側刻度位置
紀錄最右側刻度位置

2。桶裝瓦斯用戶:傳統是用毛刷或毛筆沾肥皂水,刷塗屋內瓦斯管,包括橡膠管部位,看接頭或管線有無漏孔產生氣泡。另一種是卸下鋼瓶,另外接一桶可看壓力表的檢測瓶,灌入氣體後偵測一定時間內,整條瓦斯路徑的氣壓值有無變化,若有,就代表某處氣體外洩了。

綜上所述,可釐清瓦斯配管配件名稱,容易誤導的功用釋義。並不是說「超流切斷器」沒有效果,而是它們的設計機能,本就不是為了偵測空氣有無瓦斯外漏,要對症下藥,錢才能花在刀口上啊。

當然,所有器材都無法保證絕對零失誤,正確的安裝配管、使用與檢測習慣,才能提升居家安全。


(2019.10更新)

Alan:請問一下,我們家目前用的天然瓦斯開關是用前面幾種有紅色把手的瓦斯開關,但是天然氣公司說這種是”水路”在用的,要我們改成後兩種瓦斯開關:

  1. 請問這兩種瓦斯開關的差別在哪裡?
  2. 是否有安全疑慮?

邱為偉:瓦斯公司都會請客人更換成瓦斯安全閥,在大量洩漏時有關斷的功能,一般水電材料行沒有販售。目前你使用的閥一般我們俗稱考克,常被水電師傅當做替用品,價差很大,瓦斯公司常常說服客人更換,說比較安全。
